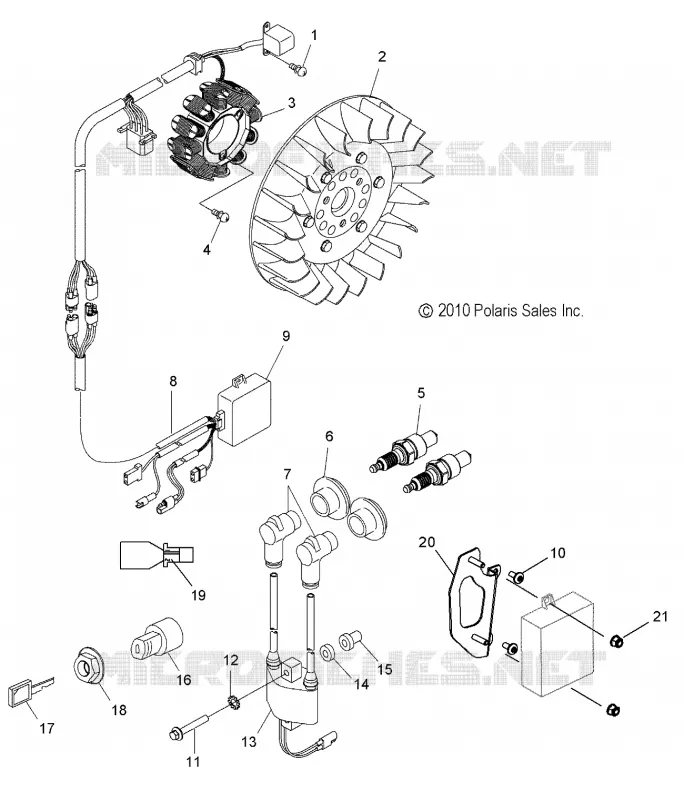

ALLUMAGE SYSTEM and SWITCH
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
1
ASM. SCREW AND WASHER
3085698
12,36€ Prix unitaire TTC
2
FLYWHEEL
3089938
858,55€ Prix unitaire TTC
3
Stator
3089937
Non disponible
4
ASM. SCREW AND WASHER
3085697
Non disponible
5
Plug Spark NGK BR9ES
3070163
Non disponible
6
CAP SPARK PLUG
3085935
Non disponible
7
CAP SPARK PLUG
3086976
Non disponible
8
Harness Unit
3087219
Non disponible
9
CDI
3090319
Non disponible
10
SCR-1/4-20X5/8 TXTR GR5 P-5-Y
7515148
8,23€ Prix unitaire TTC
11
SCREW-M6X1.00X40-HX/FL-YD
7517610
3,18€ Prix unitaire TTC
12
WASHER-1/4X1/2X.025 EXT TTH-Y
7552604
3,18€ Prix unitaire TTC
13
Asm. Ignition Coil [Incl. 8]
3089478
Non disponible
14
WASHER NYLON
7555932
4,79€ Prix unitaire TTC
15
NUT-M6X1.00 NITRILE GREY
7547103
Non disponible
16
KIT IGN.SWITCH
2200358
Non disponible
17
CAP W/KEY NOTE: WHEN ORDERING IGNITION KEY PN 5410611 BE SURE TO SPECIFY IF FOR AN A B C D OR E SWITCH. LETTER CODE WILL BE LABELED ON UNDERSIDE OF SWITCH BODY BEHIND CONSOLE. KEY DOT CODE FOUND O
5410611
Non disponible
18
NUT IGNITION
7547035
Non disponible
19
JUMPER STUBBER E/R W/ES NOT SHOWN
2461060
Non disponible
20
Asm. Bracket CDI Mount
1016828
Non disponible
21
NUT NYLOK FLANGED 1/4 [INTL]
7542153
3,18€ Prix unitaire TTC
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions. Lors de l'ajout d'une pièce au panier, faites attention à commander la quantité souhaitée. Le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
