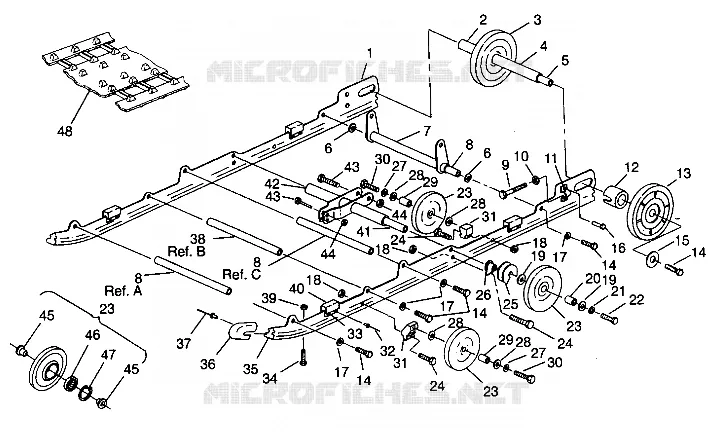

SUSPENSION RXL TOURING 0940869 (4925062506023A)
1
1
2
3
4
5
6
6
7
8
8
8
9
10
11
12
13
14
14
14
14
15
16
17
17
17
18
18
18
19
19
20
21
22
23
23
23
23
24
24
24
25
26
27
27
28
28
28
28
29
29
30
30
31
31
32
33
34
35
36
37
38
39
40
41
42
43
43
44
44
45
45
46
47
48
1
1
2
3
4
5
6
6
7
8
8
8
9
10
11
12
13
14
14
14
14
15
16
17
17
17
18
18
18
19
19
20
21
22
23
23
23
23
24
24
24
25
26
27
27
28
28
28
28
29
29
30
30
31
31
32
33
34
35
36
37
38
39
40
41
42
43
43
44
44
45
45
46
47
48
1
RAIL ASM LH. (Incl. 11 31 34 38)
1540741
Non disponible
1
RAIL ASM RH. (Incl. 11 31 34 38)
1540742
Non disponible
2
SPACER CTR IDLER
5010168
Non disponible
3
WHEEL IDLER Substituted by 1594079-070
1594021
Non disponible
4
SPACER INNER IDLER
5010169
Non disponible
5
SHAFT IDLER
5020722
Non disponible
6
BUSHING-.781 X1.250X.060-Y
7556301
6,38€ Prix unitaire TTC
7
ARM R.PIVOT BLK.
1540721067
Non disponible
8
SHAFT PIVOT ARM
5020723
Non disponible
9
BOLT ADJUSTER(10)
7515455
Non disponible
10
NUT
7542440
7542404
3,18€ Prix unitaire TTC
11
BLOCK IDLER BOLT ADJUSTING
5130530
41,75€ Prix unitaire TTC
12
SPACER-IDLER-OUTER
5332641
Non disponible
13
WHEEL IDLER OUTER RED (400 650 Only)
1594039
Non disponible
14
BOLT(10)
7515526
7517731
2,39€ Prix unitaire TTC
15
WASHER(10) Substituted by 7556130
7571629
7556130
10,98€ Prix unitaire TTC
16
RIVET
7621501
4,79€ Prix unitaire TTC
17
WASHER-SPRING-LOCK
7552603
1,81€ Prix unitaire TTC
18
Nut
7542403
Non disponible
19
WASHER-.438X1.375X.083 FL-B
7555852
4,79€ Prix unitaire TTC
20
SPACER WHEEL
5333116
Non disponible
21
WASHER LOCK(10)
7553101
7,98€ Prix unitaire TTC
22
BOLT(10)
7512538
Non disponible
23
WHEEL IDLER
1543018
Non disponible
24
SCR-HH-3/8-24X5.5 GR5 ZY3
7512404
7,98€ Prix unitaire TTC
25
ROLLER SPRING
5431366
Non disponible
26
SPACER BOGIE WHEEL
5630399
Non disponible
27
WASHER SPLIT LOCK
7553201
7,98€ Prix unitaire TTC
28
WASHER
7555804
7,98€ Prix unitaire TTC
29
SPACER
5332786
Non disponible
30
SCREW
7512659
Non disponible
31
BRACKET BOGIE WHEEL
5130570
Non disponible
32
RIVET
7621476
2,39€ Prix unitaire TTC
33
ANGLE REINFORCEMENT BUMPER
5222629
Non disponible
34
SCREW
7512227
Non disponible
35
SLIDER BLK. Substituted by 5521320
5521296
Non disponible
36
COVER RAIL TIP Substituted by 5433005
5431421
Non disponible
37
RIVET
7621435
Non disponible
38
SHAFT PIVOT ARM
5020724
Non disponible
39
NUT NYLOK
7542122
2,39€ Prix unitaire TTC
40
BUMPER SUSPENSION
5810554
Non disponible
41
SHAFT R.SHOCK BRKT.
5020649
Non disponible
42
MT. R.SHOCK BLK.
1011904067
Non disponible
43
SCREW
7515415
2,39€ Prix unitaire TTC
44
NUT-3/8-24(NYLOK)-Y
7542439
2,39€ Prix unitaire TTC
45
INSERT WHEEL
5431531
Non disponible
46
BEARING CHAINCASE
3514305
Non disponible
47
RING RETAINING
7718407
Non disponible
48
TRACK 133# CLIP
5410823
Non disponible
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions. Lors de l'ajout d'une pièce au panier, faites attention à commander la quantité souhaitée. Le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
