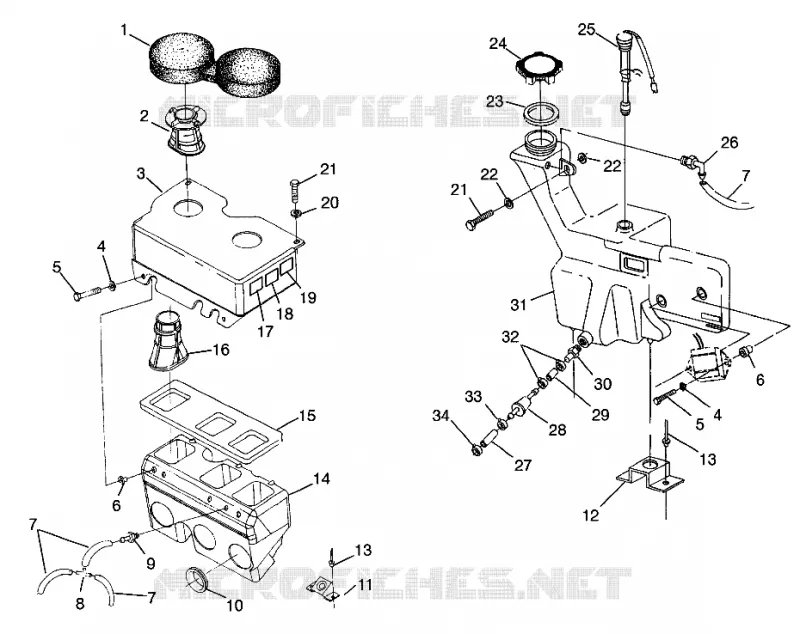

RESERVOIR D'HUILE / BOITE A AIR ULTRA SP 0970678 (4938093809C003)
1
2
3
4
4
5
5
6
6
8
8
8
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
1
FOAM ASM INTAKE W/MESH
1253178
Non disponible
2
BOOT CONE SILENCER INLET
5411046
Non disponible
3
PLENUM SILENCER (680)
5432539
Non disponible
4
WASHER-1/4X1/2X.025 EXT TTH-Y
7552604
3,18€ Prix unitaire TTC
5
SCREW
7512279
1,81€ Prix unitaire TTC
6
NUT WELL
7541923
9,61€ Prix unitaire TTC
7
SHOCK FTA [SEE PAGE- SUSPENSION SHOCK FRONT TRACK]
*******
Non disponible
9
Fitting
7052127
Non disponible
10
BOOT
5410271
Non disponible
11
BRKT.OIL TANK
5241322
Non disponible
12
BRKT OILTANK COINED
5241330
Non disponible
13
RIVET-3/16-.090-.290
7661637
2,39€ Prix unitaire TTC
14
BOTTOM AIRBOX INT.VENT(680)
5432127
Non disponible
15
SEAL PLENUM
5810946
Non disponible
16
BOOT CONE SILENCER OUTLET
5411047
Non disponible
17
DECAL AIR BOX CAUTION
7075351
Non disponible
18
Decal Adjustable Driven Clutch
7073820
Non disponible
19
DECAL GREASING
7073426
Non disponible
20
WASHER-.327X.875X.090 FL-Y
7555960
7,98€ Prix unitaire TTC
21
BOLT LOCK
7512276
8,23€ Prix unitaire TTC
22
WASHER-.312 X .734 X .065-Z
7558302
3,18€ Prix unitaire TTC
23
GASKET OIL CAP
5810141
4,79€ Prix unitaire TTC
24
CAP OIL TANK
5430779
29,74€ Prix unitaire TTC
25
SENSOR OIL LEVEL
4110134
Non disponible
26
FITTING 90 DEGREE
7052095
8,23€ Prix unitaire TTC
27
HOSE [BULK SVC]
84500031525
127,91€ Prix unitaire TTC
28
FILTER
2530009
10,54€ Prix unitaire TTC
29
LINE OIL FORMED
5410902
Non disponible
30
FITTING 3/8 OUTLET
7052110
Non disponible
31
TANK OIL W/SEND.UNITHOLE Substituted by 2201101
5432472
Non disponible
32
HOSE CLAMP RED
7080003
2,98€ Prix unitaire TTC
33
CLAMP-HOSE (LARGE GREEN)
7080307
1,81€ Prix unitaire TTC
34
CLAMP
7080236
3,18€ Prix unitaire TTC
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions. Lors de l'ajout d'une pièce au panier, faites attention à commander la quantité souhaitée. Le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
