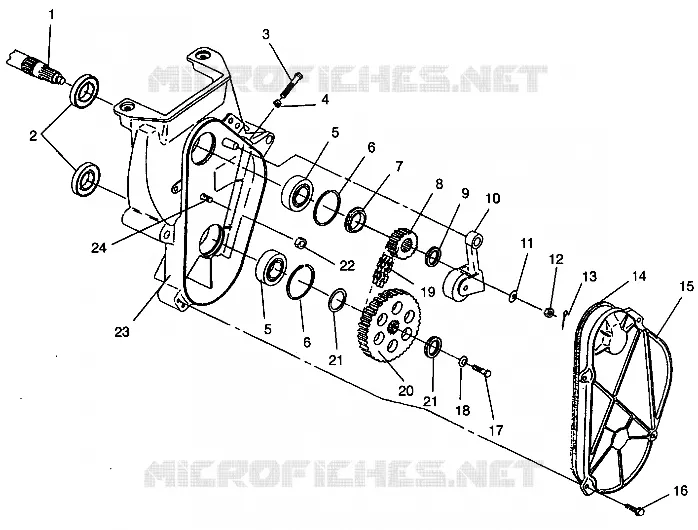

CARTER DE CHAINEE ASSEMBLY 440 XCR SP 0941660 (4927082708018A)
1
2
3
4
5
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
1
SHOCK FTA [SEE PAGE- SUSPENSION SHOCK FRONT TRACK]
*******
Non disponible
2
SEAL OIL
3610030
Non disponible
3
SCR-HH-3/8-16X2.75GR5 ZY3
7515511
7,98€ Prix unitaire TTC
4
NUT-3/8-16-Y
7542404
3,18€ Prix unitaire TTC
5
BEARING CHAINCASE **
3514306
Non disponible
6
RING RETAINING
7718406
10,98€ Prix unitaire TTC
7
SPACER SPROCKET
5010270
Non disponible
8
SPROCKET 21 T
3221035
Non disponible
9
WASHER
7555863
4,79€ Prix unitaire TTC
10
TIGHTENER ASM GEARCASE Substituted by 1332213
1332096
Non disponible
11
WASHER SPRING
7571620
12,36€ Prix unitaire TTC
12
NUT SLOTTED
7542810
6,38€ Prix unitaire TTC
13
PIN COTTER
7661401
1,81€ Prix unitaire TTC
14
GASKET-CHAINCASE
5410277
Non disponible
15
COVER CHAINCASE Substituted by 5630968
5630413
Non disponible
16
SCR-1/4-20X1 1/4-TRIRD HX WH-Y
7512242
4,79€ Prix unitaire TTC
17
SCREW(10)
7515350
7,98€ Prix unitaire TTC
18
WASHER-SPRING CON 5/16X.090 Z
7571618
Non disponible
19
CHAIN 66 PITCH
3224024
Non disponible
20
SPROCKET 39 T
3222034
Non disponible
21
WSHR-1.00X1.250X.120-Y
7555864
Non disponible
22
NUT-HEX-3/8-16 A ZTB NYL
7542451
2,39€ Prix unitaire TTC
23
CHAINCASE TOP MNT.BRAKE
5130849
Non disponible
24
BOLT(10)
7515477
Non disponible
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions. Lors de l'ajout d'une pièce au panier, faites attention à commander la quantité souhaitée. Le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
