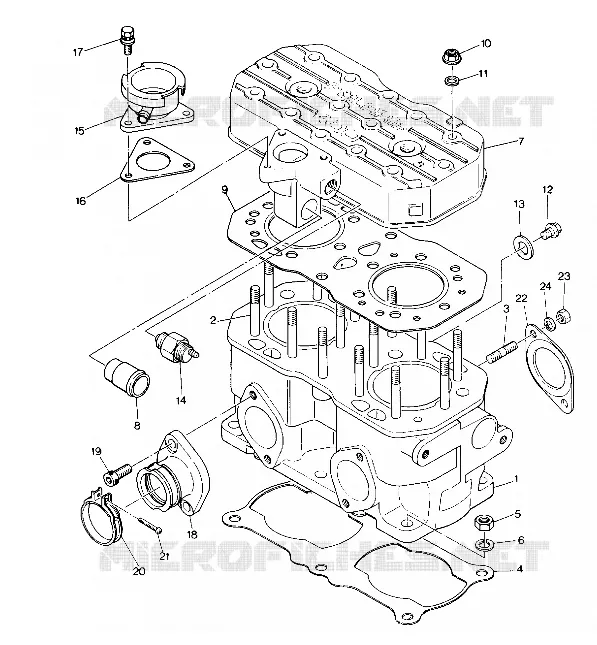

CYLINDRE 400 (4915411541034A)
1
CYLINDER (Incl. 2 3)
3083450
Non disponible
2
STUD
3083360
Non disponible
3
STUD (10)
3080016
Non disponible
4
GASKET CYLINDER Substituted by 3083959
3083469
Non disponible
5
NUT Substituted by 3082911
3080047
3,18€ Prix unitaire TTC
6
WASHER SPRING(10)
3080050
Non disponible
7
HEAD CYLINDER (Incl. 8)
3083847
Non disponible
8
PIPE WATER (Water)
3083452
Non disponible
9
GASKET HEAD
3083470
Non disponible
10
NUT-FLANGE(10)
3082910
Non disponible
11
WASHER
3082505
Non disponible
12
PLUG Substituted by 3084491
3083044
Non disponible
13
GASKET-ALUM Substituted by 3084492
3082719
35,78€ Prix unitaire TTC
14
SWITCH THERMAL(93 DEG.C.)
3083055
Non disponible
15
NECK FILLER
3083398
Non disponible
16
GASKET FILLER NECK
3083340
Non disponible
17
BOLT&WASHER ASM.
3083361
Non disponible
18
MOUNT CARBURETOR Substituted by 3085044
3083306
Non disponible
19
BOLT SOCKET HEAD
3081330
Non disponible
20
BAND ASM. Substituted by 3083166 (Incl. 21)
3083085
29,82€ Prix unitaire TTC
21
SCREW Substituted by 3081497
3083086
0,82€ Prix unitaire TTC
22
GASKET EXHAUST Substituted by 3084439
3082510
7,02€ Prix unitaire TTC
23
NUT(10)
3080285
1,91€ Prix unitaire TTC
24
WASHER LOCK (10)
3080530
Non disponible
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions. Lors de l'ajout d'une pièce au panier, faites attention à commander la quantité souhaitée. Le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
