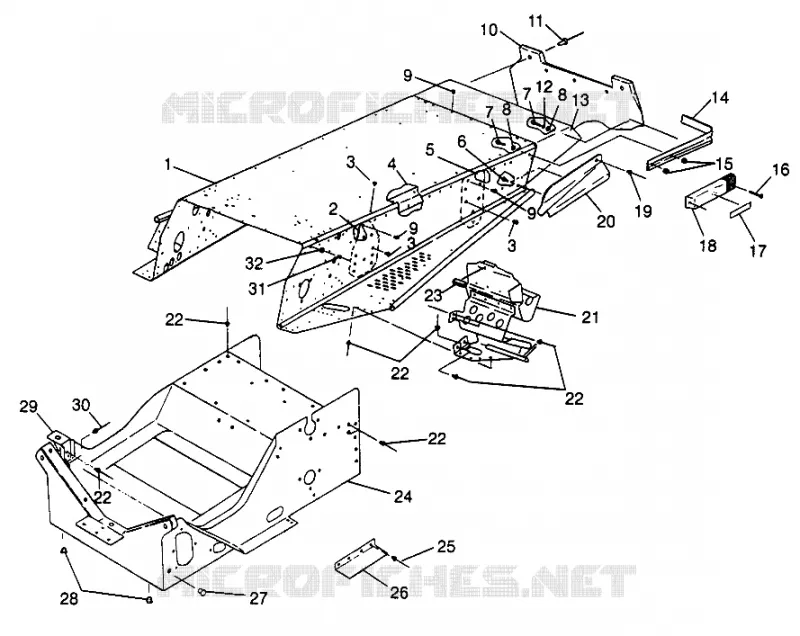

TUNNEL TRAIL RMK 0970961 (4938333833A005)
1
2
2
2
2
3
3
3
4
5
5
5
5
6
7
7
8
8
9
9
9
10
11
12
13
14
15
16
17
18
19
20
20
20
20
21
21
21
21
22
22
22
22
22
23
24
25
26
27
28
29
30
31
32
1
TUNNEL ASM F/C (RMK) (Incl. 2 4 5 13)
1012453
Non disponible
2
PAD RH FR.SUSP.MTG. Substituted by 5244287-067
5241304067
Non disponible
2
PAD LH FR.SUSP.MTG. Substituted by 5244287-067
5241303067
Non disponible
3
RIVET (50)
7661837
Non disponible
4
BRACE TUNNEL REINF.CORNER Substituted by 5244452
5241852
Non disponible
5
BRKT RH R.SUSP BLK.
1012564067
Non disponible
5
BRKT LH R.SUSP BLK.
1012563067
Non disponible
6
SCREW
7512091
Non disponible
7
BOLT(10)
7512240
Non disponible
8
WASHER [INTL]
7558301
2,39€ Prix unitaire TTC
9
RIVET (50)
7661836
Non disponible
10
FLAP SNOW (XTRA-10) Substituted by 5432149-1106
5432149
Non disponible
11
POP RIVET(50)
7621418
2,39€ Prix unitaire TTC
12
WASHER SPRING LOCK
7552801
3,18€ Prix unitaire TTC
13
PANEL ASM TUNNELBACK
1012436
Non disponible
14
BUMPER REAR
2670170
Non disponible
15
NUT NYLOK
7542122
2,39€ Prix unitaire TTC
16
SCREW(10)
7511863
Non disponible
17
REFLECTOR RED
2670070
21,68€ Prix unitaire TTC
18
CAP BUMPER BLK.
5430930070
Non disponible
19
RIVET (50)
7621342
Non disponible
20
SKIRT SNOW LH
5432049070
Non disponible
20
SKIRT SNOW RH
5432050070
Non disponible
21
FOOTREST ASM LH
1011890
Non disponible
21
FOOTREST ASM RH
1011891
Non disponible
22
RIVET-3/16-.090-.290
7661637
2,39€ Prix unitaire TTC
23
EXTRUSION CLUTCH GUARD
5521238
Non disponible
24
BULKHEAD BLK
1012452067
Non disponible
25
RIVET(50)
7621452
Non disponible
26
GUARD ADAPTER GUIDE
5222857
Non disponible
27
PLUG-HOLE
7080416
10,98€ Prix unitaire TTC
28
PLUG-HOLE
7080398
10,64€ Prix unitaire TTC
29
SUPPORT MUFFLER BLK. Substituted by 5242798-067
1011831067
Non disponible
30
RIVET INTERLOCK(50) Substituted by 7661130
7661639
Non disponible
31
RIVET(50)
7621222
Non disponible
32
SNAP-MALE(10)
7080227
Non disponible
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions. Lors de l'ajout d'une pièce au panier, faites attention à commander la quantité souhaitée. Le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
