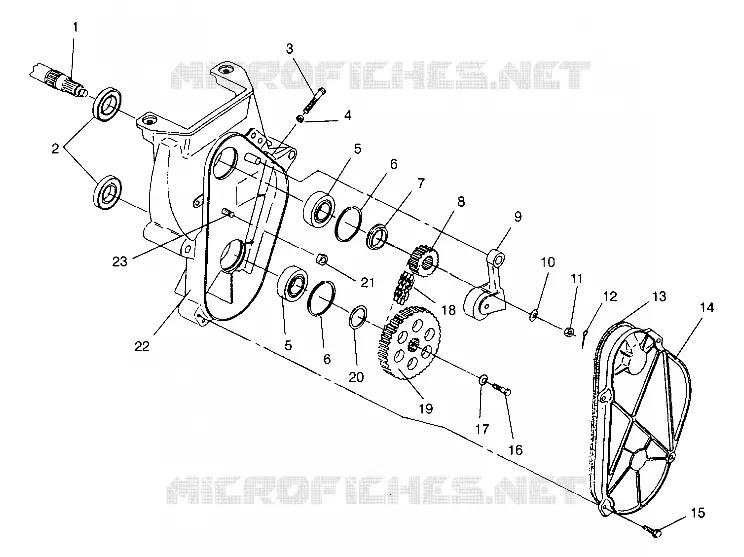

CARTER DE CHAINEE ASSEMBLY XLT SPECIAL (XTRA) 0946767 (4927112711017A)
1
2
3
4
5
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
1
SHOCK FTA [SEE PAGE- SUSPENSION SHOCK FRONT TRACK]
*******
Non disponible
2
SEAL OIL
3610030
Non disponible
3
SCR-HH-3/8-16X2.75GR5 ZY3
7515511
7,98€ Prix unitaire TTC
4
NUT-3/8-16-Y
7542404
3,18€ Prix unitaire TTC
5
BEARING W/O SEAL
3514304
23,86€ Prix unitaire TTC
6
RING RETAINING
7718406
10,98€ Prix unitaire TTC
7
SPACER SPROCKET
5010270
Non disponible
8
SPKT 21T (13W) (13 Wide)
3221054
Non disponible
9
TIGHTENER ASM GEARCASE Substituted by 1332213
1332096
Non disponible
10
WASHER SPRING
7571620
12,36€ Prix unitaire TTC
11
NUT SLOTTED
7542810
6,38€ Prix unitaire TTC
12
PIN COTTER
7661401
1,81€ Prix unitaire TTC
13
GASKET-CHAINCASE
5410277
Non disponible
14
COVER CHAINCASE Substituted by 5630968
5630413
Non disponible
15
SCR-1/4-20X1 1/4-TRIRD HX WH-Y
7512242
4,79€ Prix unitaire TTC
16
SCREW(10)
7515350
7,98€ Prix unitaire TTC
17
WASHER-SPRING CON 5/16X.090 Z
7571618
Non disponible
18
CHAIN 66P (13W) SILENT (13 Wide)
3224051
Non disponible
19
SPROCKET 39T (13W) (13 Wide)
3222052
Non disponible
20
WSHR-1.00X1.250X.120-Y
7555864
Non disponible
21
NUT-HEX-3/8-16 A ZTB NYL
7542451
2,39€ Prix unitaire TTC
22
CHAINCASE TOP MNT.BRAKE
5130849
Non disponible
23
BOLT(10)
7515477
Non disponible
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions. Lors de l'ajout d'une pièce au panier, faites attention à commander la quantité souhaitée. Le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
