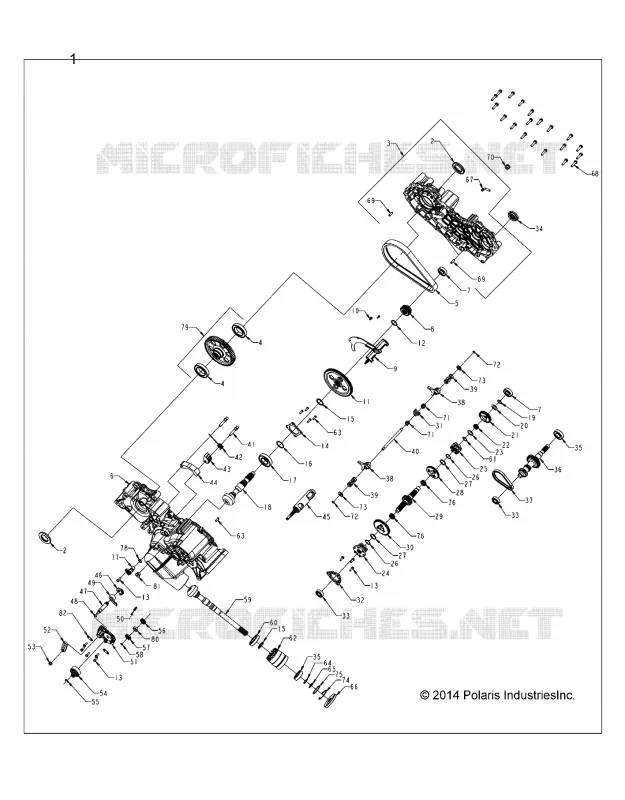

SYSTÈME DE TRANSMISSION, PONT PRINCIPAL
1
2
2
3
4
4
5
6
7
7
8
9
10
11
12
13
13
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
26
27
27
28
29
30
31
32
33
33
34
35
35
36
37
38
38
39
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
63
64
65
66
67
68
69
69
70
71
71
72
72
73
73
74
75
76
76
77
78
79
80
81
82
1
2
3
3
3
4
5
6
6
7
8
9
10
11
12
13
14
1
ASM. TRANSMISSION NO DIFFERENTIAL SINGLE [INCL. ALL]
1333302
Non disponible
2
SEAL TRIPLE LIP NITRILE 1.969 X 2.750 X .315
3234300
47,71€ Prix unitaire TTC
3
SUBASSEMBLY LH COVER PDS EAGLE
3235605
734,87€ Prix unitaire TTC
4
BEARING BALL 6010 C3 50 X 80 X 10
3233268
70,86€ Prix unitaire TTC
5
CHAIN SILENT 17 WIDE X 1.0 X 86p
3234057
489,59€ Prix unitaire TTC
6
GEARCASE RH MACH
3235606
873,07€ Prix unitaire TTC
7
BEARING BALL 6204 20 X 47 X 14
3233018
41,75€ Prix unitaire TTC
8
SPROCKET 19T 1.00#
3234060
443,69€ Prix unitaire TTC
9
DEFLECTOR OIL
3234061
47,71€ Prix unitaire TTC
10
SCREW TAPPING TORX PH 11902 X.50
3233749
9,61€ Prix unitaire TTC
11
GEAR OUTPUT 91T HRC
3234062
424,24€ Prix unitaire TTC
12
RING RETAINING IRR 7200-118
3233699
12,36€ Prix unitaire TTC
13
SCREW TAPPING HEX WASHER HD 1/4-20 X 0.75
3234247
9,61€ Prix unitaire TTC
14
COVER BEARING CENTER DRIVE
3234063
52,48€ Prix unitaire TTC
15
RING RETAINING SHAFT DIA. 1.375
3233364
10,98€ Prix unitaire TTC
16
SHIM 1.700 X 1.385
3234271
34,98€ Prix unitaire TTC
17
BEARING BALL 6207 C3 35MMX72MMX17MM
3234065
65,40€ Prix unitaire TTC
18
PINION CENTER DRIVE 13T
3234263
734,87€ Prix unitaire TTC
19
RING RETAINING BASIC EXTERNAL .787 SHAFT
3234067
13,73€ Prix unitaire TTC
20
WASHER THRUST 1.270 X 0.793 X 0.065
3233176
14,30€ Prix unitaire TTC
21
GEAR 35T
3235525
145,36€ Prix unitaire TTC
22
BEARING NEEDLE SPLIT CAGE 22 X 26 X 10
3233009
59,65€ Prix unitaire TTC
23
WASHER 1.250 X 0.876 X 0.05
3233855
15,50€ Prix unitaire TTC
24
ENGAGEMENT DOG 6-FACE L/P
3234257
267,74€ Prix unitaire TTC
25
DOG ENGAGEMENT 6 FACE
3234258
152,99€ Prix unitaire TTC
26
RING RETAINING BASIC EXT 0.938
3233306
8,23€ Prix unitaire TTC
27
WASHER THRUST 1.300 X 0.995 X 0.065
3234248
14,30€ Prix unitaire TTC
28
SPROCKET 38T 6 FACE
3234290
283,04€ Prix unitaire TTC
29
SHAFT REVERSE 26T
3234280
474,29€ Prix unitaire TTC
30
GEAR 33T 6 FACE
3234291
278,18€ Prix unitaire TTC
31
COLLAR SHIFT
3234073
47,71€ Prix unitaire TTC
32
PLATE PARK 12 FACE
3233915
53,68€ Prix unitaire TTC
33
BEARING BALL 6203 17 X 40 X 12
3234274
41,75€ Prix unitaire TTC
34
SEAL TRIPLE LIP VITON HELIX 30 X 47
3234851
53,68€ Prix unitaire TTC
35
BEARING
3233019
47,71€ Prix unitaire TTC
36
SHAFT 39T INPUT HELICAL
3235526
443,69€ Prix unitaire TTC
37
SILENT CHAIN .25P X 0.4 W X 50L
3234264
175,93€ Prix unitaire TTC
38
FORK SHIFT
3234077
321,29€ Prix unitaire TTC
39
SPRING COMPRESSION .92 O.D. X 2.000
3234078
34,98€ Prix unitaire TTC
40
RAIL SHIFT SHAFT
3234079
52,48€ Prix unitaire TTC
41
PIN TENSIONER
3233432
12,36€ Prix unitaire TTC
42
SPRING TORSION
3233431
43,73€ Prix unitaire TTC
43
CAM CHAIN TENSIONER
3233434
26,23€ Prix unitaire TTC
44
SHOE CHAIN TENSIONER
3233433
52,48€ Prix unitaire TTC
45
DRUM SHIFT MACH
3234360
321,29€ Prix unitaire TTC
46
GEAR-SECTOR 31T
3233832
55,67€ Prix unitaire TTC
47
SHAFT SHIFT
3233831
111,91€ Prix unitaire TTC
48
O-RING -014
3233869
9,61€ Prix unitaire TTC
49
PAWL DETENT
3233829
61,24€ Prix unitaire TTC
50
SPRING COMPRESSION 0.36 O.D. X 1.125
3234578
23,84€ Prix unitaire TTC
51
COVER SECTOR GEARS MACHINED
3234188
198,89€ Prix unitaire TTC
52
BELLCRANK .510 HOLE 92 ~
3234584
43,73€ Prix unitaire TTC
53
NUT LOCK HEX FLANGE NYLON 5/16-24
3233961
5,58€ Prix unitaire TTC
54
SWITCH ROTARY 2 PIN RESISTIVE
7661999
206,54€ Prix unitaire TTC
55
RING RETAINING BASIC EXTERNAL
3233834
15,50€ Prix unitaire TTC
56
GEAR SECTOR 16T
3233839
55,67€ Prix unitaire TTC
57
STAR DETENT
3233909
43,73€ Prix unitaire TTC
58
O-RING 2-012
3233076
10,98€ Prix unitaire TTC
59
GEAR 13T SNORKEL
3234262
573,74€ Prix unitaire TTC
60
BEARING BALL 6007 C3 35 X 62 X 14
3233265
59,65€ Prix unitaire TTC
61
RING RETAINING BASIC EXTERNAL DIA 0.84
3234336
9,61€ Prix unitaire TTC
62
TUBE SNORKEL MACHINED
3234278
175,93€ Prix unitaire TTC
63
SCREW TORX TRUSS HD 43834 X 0.75
3234086
9,61€ Prix unitaire TTC
64
SHIM 1.180 OD X 0.995 ID
3234272
61,24€ Prix unitaire TTC
65
RING RETAINING BASIC EXTERNAL 0.984
3233106
9,61€ Prix unitaire TTC
66
SEAL TRIPLE LIP VITON 25 X 80 X 10
3234113
53,68€ Prix unitaire TTC
67
TUBE VENT 90 -1/4 INCH HOSE
3234230
19,24€ Prix unitaire TTC
68
SCREW TAPPING HEX WASHER HD 5/16-18 X 1.25
3234114
12,36€ Prix unitaire TTC
69
PIN DOWEL 5/16 X 1.0
3234244
12,36€ Prix unitaire TTC
70
PLUG 3/4-16 5/16 INTERNAL HEX
3233194
31,49€ Prix unitaire TTC
71
SPRING COMPRESSION 0.46 I.D. X 0.73
3234089
43,73€ Prix unitaire TTC
72
RING RETAINING BASIC EXTERNAL 0.428
3234090
15,50€ Prix unitaire TTC
73
WASHER CUP
3234091
14,30€ Prix unitaire TTC
74
RING RETAINING BASIC INTERNAL 2.047
3234269
14,30€ Prix unitaire TTC
75
SHIM 2.040 OD X 1.63 ID
3234273
26,23€ Prix unitaire TTC
76
BEARING NEEDLE 25 X 29 X 10
3233103
47,71€ Prix unitaire TTC
77
SENSOR-SPEED TRANS
4013908
191,24€ Prix unitaire TTC
78
O-RING
3234302
12,36€ Prix unitaire TTC
79
SUB-ASSY SHAFT 59T FINAL OUTPUT 1.00# WITH BEARING
3235604
474,29€ Prix unitaire TTC
80
Disc Lockout
3235243
14,30€ Prix unitaire TTC
81
MAGNETIC PLUG 3/4-16 INTERNAL HEX
3234529
31,49€ Prix unitaire TTC
82
BRACKET WIRE HARNESS
3235350
13,73€ Prix unitaire TTC
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions. Lors de l'ajout d'une pièce au panier, faites attention à commander la quantité souhaitée. Le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
