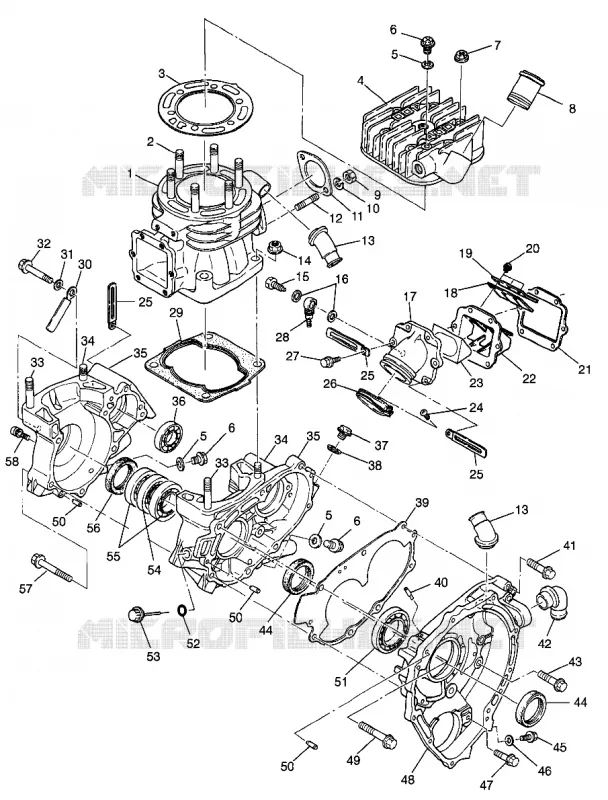

CARTERS MOTEUR AND CYLINDRE BIG BOSS 6X6 400L W97AE38A (4940814081D007)
1
CYLINDER Substituted by 3086753 (Incl. 2 12 13)
3085276
696,14€ Prix unitaire TTC
2
STUD
3084138
Non disponible
3
GASKET HEAD (Head)
3084731
Non disponible
4
HEAD CYLINDER Substituted by 3086755 (Incl. 8)
3084730
299,87€ Prix unitaire TTC
5
GASKET ALUM (10) Substituted by 7555998
3082758
2,39€ Prix unitaire TTC
6
PLUG DRAIN
3083767
Non disponible
7
NUT-FLANGE(10)
3082910
Non disponible
8
PIPE WATER (Water)
3083452
Non disponible
9
NUT(10)
3080285
1,91€ Prix unitaire TTC
10
WASHER LOCK (10)
3080530
Non disponible
11
GASKET EXHAUST NA(10) Substituted by 3086757 (Exhaust) NA
3084439
12,28€ Prix unitaire TTC
12
STUD (10)
3085326
Non disponible
13
PIPE 1 ELBOW Substituted by 3086746 (Elbow)
3084129
36,04€ Prix unitaire TTC
14
NUT FLANGE
3082911
3,18€ Prix unitaire TTC
15
BOLT-BANJO
3083137
Non disponible
16
WASHER(10) Substituted by 7555998
3083138
2,39€ Prix unitaire TTC
17
ADAPTER CARB.
3085277
Non disponible
18
VALVE REED(10)
3240064
Non disponible
19
STOPPER
3240065
Non disponible
20
SCREW&WASHER Substituted by 3084565
3240066
2,54€ Prix unitaire TTC
21
GASKET REED VALVE (10) (Reed Valve)
3084148
Non disponible
22
VALVE ASM. REED
3084147
Non disponible
23
STUFFER (REED VALVE ASM.)
3240164
Non disponible
24
SCREW
3081497
Non disponible
25
CLAMP
3083590
Non disponible
26
BAND ASM. (Adapter)
3084144
Non disponible
27
BOLT FLANGE Substituted by 3086759 (Adapter)
3084145
2,54€ Prix unitaire TTC
28
VALVE CHECK
3083894
Non disponible
29
GASKET CYLINDER
3084729
Non disponible
30
CLAMP
3083384
Non disponible
31
WASHER(10)
3080142
Non disponible
32
BOLT FLANGE
3084124
Non disponible
33
STUD
3084118
Non disponible
34
STUD
3084119
Non disponible
35
CRANKCASE ASM. Substituted by 3086740
3084774
472,76€ Prix unitaire TTC
36
BEARING BALL
3084123
Non disponible
37
PLUG Substituted by 3086749
3083453
Non disponible
38
GASKET
3082956
Non disponible
39
GASKET (CASE 3) Substituted by 3086748
3084727
5,27€ Prix unitaire TTC
40
PIPE BREATHER (Breather)
3084128
Non disponible
41
BOLT FLANGE Substituted by 3086751
3084177
Non disponible
42
PIPE 2 ELBOW Substituted by 3086747
3084130
Non disponible
43
BOLT FLANGE (10)
3084435
2,22€ Prix unitaire TTC
44
SEAL OIL
3084120
Non disponible
45
PLUG
3085152
Non disponible
46
GASKET ALUMINUM(10)
3083482
Non disponible
47
BOLT FLANGE
3084126
1,91€ Prix unitaire TTC
48
CRANKCASE 3 Substituted by 3087149
3085278
269,27€ Prix unitaire TTC
49
BOLT FLANGE
3084134
Non disponible
50
PIN DOWEL Substituted by 3086838
3080103
7,02€ Prix unitaire TTC
51
BEARING BALL
3084131
Non disponible
52
O-RING
3084733
Non disponible
53
GAUGE OIL Substituted by 3085517 (Incl. 42)
3084732
Non disponible
54
BEARING BALL
3084775
Non disponible
55
BEARING BALL
3084121
Non disponible
56
SEAL OIL
3084725
Non disponible
57
BOLT FLANGE Substituted by 3086742
3084125
4,79€ Prix unitaire TTC
58
SCREW & WASHER(10)
3084205
Non disponible
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions. Lors de l'ajout d'une pièce au panier, faites attention à commander la quantité souhaitée. Le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
