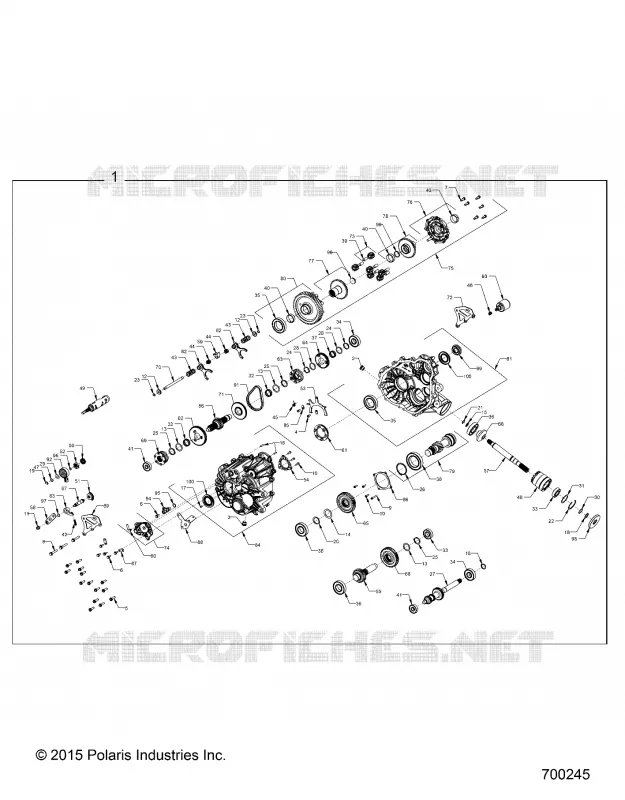

SYSTÈME DE TRANSMISSION, MAIN GEARCASE
1
2
3
4
5
6
6
7
8
9
10
10
11
12
12
13
13
13
14
15
16
17
18
18
19
20
21
22
23
23
24
24
25
25
25
26
27
28
28
29
30
31
32
32
33
33
34
34
35
35
36
36
36
37
38
39
40
40
40
41
41
42
43
43
44
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
82
83
84
85
86
87
88
89
90
90
91
92
93
94
95
96
97
98
99
100
100
1
ASM. MAIN GEARCASE [INCL. ALL]
1333469
6 548,41€ Prix unitaire TTC
2
PLUG SOCKET HEAD
3234755
41,75€ Prix unitaire TTC
3
PLUG-SOCKET HEAD W/MAG M18X1.5
3234756
47,71€ Prix unitaire TTC
4
SCREW 6-LOBE PAN HD M6 X 1 X 16
3234309
12,36€ Prix unitaire TTC
5
SCREW HEX FLANGE HEAD M8 X 1.25 X 30
3234898
14,30€ Prix unitaire TTC
6
SCREW HEX FLANGE HEAD M6 X 1 X 20
3235206
12,36€ Prix unitaire TTC
7
SCREW CAP HH M8 X 1.25 X 25
3235096
3236169
14,30€ Prix unitaire TTC
8
SCREW HEX FLANGE M8 X 50
3235207
15,50€ Prix unitaire TTC
9
SCREW SOCKET HEAD CAP M6 X 1.0 X 40
3235208
16,69€ Prix unitaire TTC
10
SCREW SOCKET HEAD CAP M6 X 1.0 X 18
3235332
7,98€ Prix unitaire TTC
11
NUT LOCK HEX FLANGE NYLON M8 X 1.25
3235210
13,73€ Prix unitaire TTC
12
WASHER CUP
3234091
14,30€ Prix unitaire TTC
13
WASHER-32.3X42X1.5(115288)
3235211
15,50€ Prix unitaire TTC
14
WASHER-35.6X57X1.5(115289)
3235212
20,27€ Prix unitaire TTC
15
WASHER-17.3X25X1.5(115290)
3235213
23,86€ Prix unitaire TTC
16
PIN DOWEL 6 X 20
3234330
12,36€ Prix unitaire TTC
17
PIN SPRING SLOTTED 6 X 12
7043746
16,10€ Prix unitaire TTC
18
RING RETAINING BASIC EXTERNAL 0.984
3233106
9,61€ Prix unitaire TTC
19
RING RETAINING BASIC EXTERNAL
3233834
15,50€ Prix unitaire TTC
20
RING RETAINING SHAFT DIA. 1.375
3233364
10,98€ Prix unitaire TTC
21
RING RETAINING EXTERNAL SHR-66
3234318
6,38€ Prix unitaire TTC
22
RING RETAINING BASIC INTERNAL 2.047
3234269
14,30€ Prix unitaire TTC
23
RING RETAINING BASIC EXTERNAL 0.428
3234090
15,50€ Prix unitaire TTC
24
RING RETAINING
3234205
16,69€ Prix unitaire TTC
25
RING RETAINING BASIC EXTERNAL MSR-32
3235214
14,30€ Prix unitaire TTC
26
RING-RETAIN VSH-237(130298)
3235216
15,50€ Prix unitaire TTC
27
SHAFT BOSS LW UTILITY INPUT AVALANCHE
3235429
321,29€ Prix unitaire TTC
28
WASHER THRUST 1.187 X 1.500 X .0600
3233378
14,30€ Prix unitaire TTC
29
WASHER THRUST 0.446 X 0.88 X 0.025
3234642
15,50€ Prix unitaire TTC
30
SHIM 1.180 OD X 0.995 ID
3234272
61,24€ Prix unitaire TTC
31
SHIM 2.040 OD X 1.63 ID
3234273
26,23€ Prix unitaire TTC
32
BEARING NEEDLE CAGE ASSY
3233014
59,95€ Prix unitaire TTC
33
BEARING
3233019
47,71€ Prix unitaire TTC
34
BEARING BALL 6305 C3 25 X 62 X 17
3233020
65,40€ Prix unitaire TTC
35
BEARING BALL 6010 C3 50 X 80 X 10
3233268
70,86€ Prix unitaire TTC
36
BEARING BALL 6207 C3 35MMX72MMX17MM
3234065
65,40€ Prix unitaire TTC
37
BEARING-NEEDLE 30X35X13-CAGED
3233384
47,71€ Prix unitaire TTC
38
BEARING BALL 6012 C3 60 X 95 X 18
3235218
81,76€ Prix unitaire TTC
39
BEARING PLAIN 10 X 12 X 25
3234239
23,86€ Prix unitaire TTC
40
BEARING PLAIN 40 X 44 X 15
3234241
23,86€ Prix unitaire TTC
41
BEARING BALL 6303 17 X 47 X 14
3234652
23,86€ Prix unitaire TTC
42
SPRING COMPRESSION 0.36 O.D. X 1.125
3233830
15,50€ Prix unitaire TTC
43
SPRING COMPRESSION .92 O.D. X 2.000
3234078
34,98€ Prix unitaire TTC
44
SPRING COMPRESSION 0.46 I.D. X 0.73
3234089
43,73€ Prix unitaire TTC
45
SPRING TORSION RETURN
3234276
18,12€ Prix unitaire TTC
46
SPRING COMPRESSION 0.54 O.D. X 0.44 I.D. X 0.05 WIRE
3234277
26,23€ Prix unitaire TTC
47
WASHER-SPRING 210393
3235327
14,30€ Prix unitaire TTC
48
TUBE SNORKEL MACHINED
3234278
175,93€ Prix unitaire TTC
49
DRUM-SHIFT MACH.(255289)
3235463
489,59€ Prix unitaire TTC
50
GEAR SECTOR 16T
3233839
55,67€ Prix unitaire TTC
51
GEAR-SECTOR 31T
3233832
55,67€ Prix unitaire TTC
52
DETENT STAR
3235603
69,98€ Prix unitaire TTC
53
FORK PIVOT SHIFT REAR DIFF
3235455
160,63€ Prix unitaire TTC
54
PLATE PARK 12 FACE
3235456
69,98€ Prix unitaire TTC
55
SHAFT-IDLER 29T(285803)
3235223
198,89€ Prix unitaire TTC
56
SHAFT REVERSE 25T
3235451
260,09€ Prix unitaire TTC
57
SHAFT-FRONT OUTPUT(285914)
3235394
244,79€ Prix unitaire TTC
58
SWITCH ROTARY 2 PIN RESISTIVE
3235474
52,48€ Prix unitaire TTC
59
COLLAR SHIFT
3234073
47,71€ Prix unitaire TTC
60
TUBE VENT 90 -1/4 INCH HOSE
3234230
19,24€ Prix unitaire TTC
61
DOG ENGAGEMENT 6-FACE
3234928
127,91€ Prix unitaire TTC
62
GEAR-LOW 67T(352856)
3235232
194,72€ Prix unitaire TTC
63
ENGAGEMENT DOG 6-FACE(352857)
3235233
201,67€ Prix unitaire TTC
64
GEAR-53T(352858)
3235234
138,08€ Prix unitaire TTC
65
GEAR-46T STAGE 3(352872)
3235236
173,86€ Prix unitaire TTC
66
GEAR-13T FRONT OUTPUT(352957)
3235237
208,63€ Prix unitaire TTC
67
SHAFT-SHIFT(352973)
3235238
69,98€ Prix unitaire TTC
68
GEAR 48T STAGE 2
3235450
208,63€ Prix unitaire TTC
69
SHIFT DOG PARK/LOW (353357)
3235457
252,44€ Prix unitaire TTC
70
RAIL-SHIFT SHAFT(353622)
3235542
52,48€ Prix unitaire TTC
71
SPROCKET-48T 6-FACE REVERSE
3235755
151,88€ Prix unitaire TTC
72
WELDMENT REAR MOUNT BRACKET
3235510
65,40€ Prix unitaire TTC
73
GEAR SUBASSEMBLY
3234469
116,28€ Prix unitaire TTC
74
SUBASSEMBLY SECTOR COVER
3235713
198,89€ Prix unitaire TTC
75
SUBASSEMBLY AVALANCHE DIFFERENTIAL
3235373
660,70€ Prix unitaire TTC
76
SUBASSEMBLY DIFF COVER [INCL. PLUG BUSHING] [INCL. PLUG BUSHING]
3235376
237,14€ Prix unitaire TTC
77
SUBASSEMBLY 39T SIDE GEAR [INCL. PLUG] [INCL. PLUG]
3235374
299,04€ Prix unitaire TTC
78
SUBASSY 39T SIDE GEAR [INCL. PLUG BUSHING] [INCL. PLUG BUSHING]
3235375
299,04€ Prix unitaire TTC
79
SUBASM. SHAFT
3235336
680,84€ Prix unitaire TTC
80
SUBASSY GEAR 53T [INCL. PINS BUSHING BEARING] [INCL. PINS BUSHING BEARING]
3235378
639,83€ Prix unitaire TTC
81
SUBASM. LH CASE [INCL. HARDWARE]
3235422
1 113,22€ Prix unitaire TTC
82
SUBASSEMBLY SHIFT FORK [INCLUDES ALL HARDWARE]
3235454
159,89€ Prix unitaire TTC
83
SUBASSEMBLY PAWL DETENT ROLLER
3235452
61,24€ Prix unitaire TTC
84
SUBASSEMBLY RH COVER
3235756
734,87€ Prix unitaire TTC
85
RETAINER-FORK
3234934
15,50€ Prix unitaire TTC
86
COVER-BEARING CNTR DR.
3235241
87,48€ Prix unitaire TTC
87
BRACKET WIRE HARNESS
3235350
13,73€ Prix unitaire TTC
88
BRACKET HARNESS MOUNT
5257251
47,71€ Prix unitaire TTC
89
BRACKET MOUNT REAR
3235511
65,40€ Prix unitaire TTC
90
PLUG M18 X 1.5 MAGNETIC
3234249
20,27€ Prix unitaire TTC
91
CHAIN SILENT TYPE 101 .25P X .40W X 58L
3234737
298,34€ Prix unitaire TTC
92
SWITCH ROTARY 2 PIN RESISTIVE
7661999
206,54€ Prix unitaire TTC
93
SOLENOID
3235478
512,54€ Prix unitaire TTC
94
SENSOR-SPEED TRANS
4013908
4082135
191,24€ Prix unitaire TTC
95
O-RING
3234302
12,36€ Prix unitaire TTC
96
O-RING -012 VITON
3233836
11,66€ Prix unitaire TTC
97
O-RING -014 VITON
3233828
11,66€ Prix unitaire TTC
98
SEAL TRIPLE LIP VITON 25 X 80 X 10
3234113
53,68€ Prix unitaire TTC
99
SEAL TRIPLE LIP VITON HELIX 30 X 47
3234851
53,68€ Prix unitaire TTC
100
SEAL TRIPLE LIP VITON HELIX 40X70X7
3235052
47,71€ Prix unitaire TTC
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions. Lors de l'ajout d'une pièce au panier, faites attention à commander la quantité souhaitée. Le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.

Liste des machines utilisant ce schéma

RANGER CREW 570 FS 570 2017
