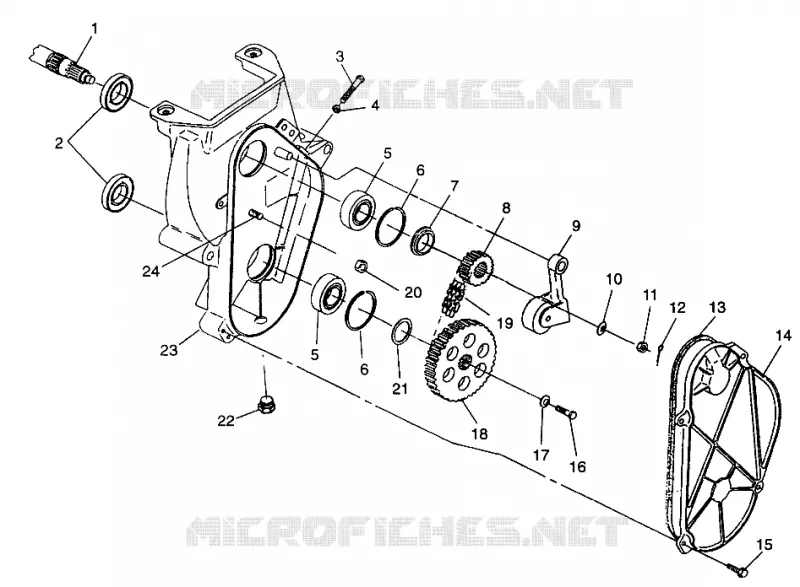

CARTER DE CHAINEE 600 XCR 0975677, 600 XCR SE H975677 AND EUROPEAN 600 XCR SE E9756 (4937963796B009)
1
2
3
4
5
5
6
6
7
8
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
1
2
3
4
5
5
6
6
7
8
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
1
2
3
4
5
5
6
6
7
8
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
1
SHOCK FTA [SEE PAGE- SUSPENSION SHOCK FRONT TRACK]
*******
Non disponible
2
SEAL OIL
3610030
Non disponible
3
SCREW(10)
7515551
Non disponible
4
NUT-3/8-16-Y
7542404
3,18€ Prix unitaire TTC
5
BEARING
3514308
23,86€ Prix unitaire TTC
6
RING RETAINING
7718406
10,98€ Prix unitaire TTC
7
SPACER SPROCKET
5010359
Non disponible
8
SPKT 21T (13W) 15T SPLINE (13W)
3221062
Non disponible
9
BLOCK TIGHTENER [No Longer Available]
5630122
Non disponible
9
TIGHTENER ASM GEARCASE Substituted by 1332213
1332096
Non disponible
9
WHEEL C/C IDLER
5630123
Non disponible
9
BEARING
3553002
Non disponible
9
WASHER THRUST(10)
7558702
3,18€ Prix unitaire TTC
9
PIN CHAIN TIGHTENER
7662210
Non disponible
10
WASHER SPRING
7571620
12,36€ Prix unitaire TTC
11
NUT
7542811
Non disponible
12
PIN COTTER
7661401
1,81€ Prix unitaire TTC
13
GASKET-CHAINCASE
5410277
Non disponible
14
COVER CHAINCASE Substituted by 5630968
5630413
Non disponible
15
SCR-1/4-20X1 1/4-TRIRD HX WH-Y
7512242
4,79€ Prix unitaire TTC
16
SCREW(10)
7515350
7,98€ Prix unitaire TTC
17
WASHER-SPRING CON 5/16X.090 Z
7571618
Non disponible
18
SPROCKET 35T (13W) (13W) (RXL)
3222053
Non disponible
19
CHAIN 64P (13W) SILENT (RXL)
3224052
Non disponible
20
NUT-HEX-3/8-16 A ZTB NYL
7542451
2,39€ Prix unitaire TTC
21
WSHR-1.00X1.250X.120-Y
7555864
Non disponible
22
PLUG
7052115
9,61€ Prix unitaire TTC
23
CHAINCASE-W/RATCHET MNT
5131568
Non disponible
24
BOLT(10)
7515477
Non disponible
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions. Lors de l'ajout d'une pièce au panier, faites attention à commander la quantité souhaitée. Le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
