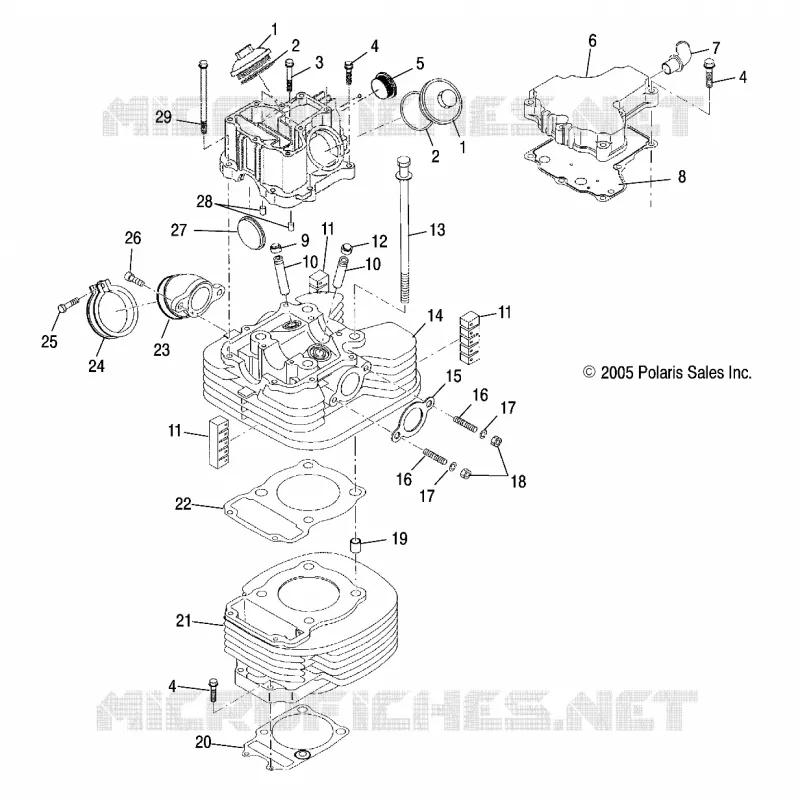

CYLINDRE
1
1
2
2
3
4
4
4
5
6
7
8
9
10
10
11
11
11
12
13
14
15
16
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
1
Cover Valve
3087259
Non disponible
2
O-RING
3086414
Non disponible
3
BOLT FLANGE
3087159
Non disponible
4
Bolt Flange
3084874
Non disponible
5
Asm. Plug
3089272
Non disponible
6
Asm. Cover Breather [Incl. 7]
3089271
Non disponible
7
PIPE
3085850
Non disponible
8
GASKET-COVER
3087034
Non disponible
9
SEAL INTAKE VALVE
3084858
Non disponible
10
GUIDE VALVE
3084994
Non disponible
11
FIN DAMPER A
3084798
Non disponible
12
SEAL EXHAUST VALVE
3084859
Non disponible
13
BOLT AND WASHER
3086418
Non disponible
14
Asm. Cylinder Head [Incl. 9 10 12 14 16 28]
3089270
Non disponible
15
GASKET-EXHAUST
3086421
Non disponible
16
STUD (10)
3085326
Non disponible
17
WASHER LOCK (10)
3080530
Non disponible
18
NUT Substituted by 3080285
3086787
1,63€ Prix unitaire TTC
19
Pin Knock
3087266
Non disponible
20
GASKET-CYLINDER
3086407
Non disponible
21
Cylinder
3087236
Non disponible
22
Gasket Head
3087238
Non disponible
23
ADAPTER
3087050
Non disponible
24
ASM. BAND ADAPTOR [INCL. 9]
3083166
29,82€ Prix unitaire TTC
25
SCREW
3081497
Non disponible
26
BOLT SOCKET HEAD
3081330
Non disponible
27
GASKET-CAM
3086416
Non disponible
28
Knock Pipe
3087275
Non disponible
29
Bolt Flange
3087160
2,39€ Prix unitaire TTC
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions. Lors de l'ajout d'une pièce au panier, faites attention à commander la quantité souhaitée. Le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
