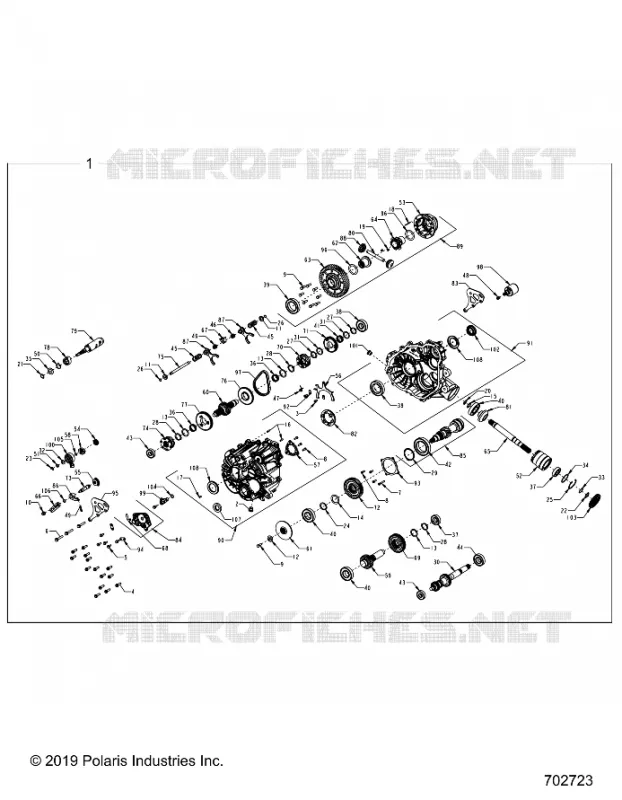

SYSTÈME DE TRANSMISSION, MAIN GEARCASE INTERNALS
1
2
3
4
5
6
7
8
8
9
9
10
11
11
12
13
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
27
28
28
28
29
30
31
31
32
33
34
35
36
36
37
37
38
39
39
40
40
40
41
42
43
43
44
45
45
46
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
87
88
89
90
91
92
93
94
95
96
96
97
98
99
100
101
102
103
104
105
106
107
108
108
1
ASM-GEARCASE COMPLETE DIFF PB
1334350
2 788,51€ Prix unitaire TTC
2
PLUG-SOCKET HEAD W/MAG M18X1.5
3234756
47,71€ Prix unitaire TTC
3
SCREW 6-LOBE PAN HD M6 X 1 X 16
3234309
12,36€ Prix unitaire TTC
4
SCREW HEX FLANGE HEAD M8 X 1.25 X 30
3234898
14,30€ Prix unitaire TTC
5
SCREW HEX FLANGE HEAD M6 X 1 X 20
3235206
12,36€ Prix unitaire TTC
6
SCREW HEX FLANGE M8 X 50
3235207
15,50€ Prix unitaire TTC
7
SCREW SOCKET HEAD CAP M6 X 1.0 X 40
3235208
16,69€ Prix unitaire TTC
8
SCREW SOCKET HEAD CAP M6 X 1.0 X 18
3235332
7,98€ Prix unitaire TTC
9
SCREW CAP HH M8 X 1.25 X 25
3236169
14,30€ Prix unitaire TTC
10
NUT LOCK HEX FLANGE NYLON M8 X 1.25
3235210
13,73€ Prix unitaire TTC
11
WASHER CUP
3234091
14,30€ Prix unitaire TTC
12
WASHER BELLEVILLE 42140 X 1.25 X 0.09
3234952
12,36€ Prix unitaire TTC
13
WASHER-32.3X42X1.5(115288)
3235211
15,50€ Prix unitaire TTC
14
WASHER-35.6X57X1.5(115289)
3235212
20,27€ Prix unitaire TTC
15
WASHER 22.5 X 30 X 1.5
3236410
13,73€ Prix unitaire TTC
16
PIN DOWEL 6 X 20
3234330
12,36€ Prix unitaire TTC
17
PIN SPRING SLOTTED 6 X 12
7043746
16,10€ Prix unitaire TTC
18
PIN DOWEL 3 X 40
3236286
20,27€ Prix unitaire TTC
19
PIN DOWEL 8 X 10
3236295
16,69€ Prix unitaire TTC
20
RING RETAINING BASIC EXTERNAL
7710434
7,98€ Prix unitaire TTC
21
RING RETAINING BASIC EXTERNAL 0.75
3233045
8,23€ Prix unitaire TTC
22
RING RETAINING BASIC EXTERNAL 0.984
3233106
9,61€ Prix unitaire TTC
23
RING RETAINING BASIC EXTERNAL
3233834
15,50€ Prix unitaire TTC
24
RING RETAINING SHAFT DIA. 1.375
3233364
10,98€ Prix unitaire TTC
25
RING RETAINING BASIC INTERNAL 2.047
3234269
14,30€ Prix unitaire TTC
26
RING RETAINING BASIC EXTERNAL 0.428
3234090
15,50€ Prix unitaire TTC
27
RING RETAINING
3234205
16,69€ Prix unitaire TTC
28
RING RETAINING BASIC EXTERNAL MSR-32
3235214
14,30€ Prix unitaire TTC
29
RING-RETAIN VSH-237(130298)
3235216
15,50€ Prix unitaire TTC
30
SHAFT BOSS LOWER INPUT
3235763
328,94€ Prix unitaire TTC
31
WASHER THRUST 1.187 X 1.500 X .0600
3233378
14,30€ Prix unitaire TTC
32
WASHER THRUST 0.446 X 0.88 X 0.025
3234642
15,50€ Prix unitaire TTC
33
SHIM 1.180 OD X 0.995 ID
3234272
61,24€ Prix unitaire TTC
34
SHIM 2.040 OD X 1.63 ID
3234273
26,23€ Prix unitaire TTC
35
SPACER 19.4 X 34.0 X 2.0
3235883
35,78€ Prix unitaire TTC
36
BEARING NEEDLE CAGE ASSY
3233014
59,95€ Prix unitaire TTC
37
BEARING
3233019
47,71€ Prix unitaire TTC
38
BEARING BALL 6305 C3 25 X 62 X 17
3233020
65,40€ Prix unitaire TTC
39
BEARING BALL 6010 C3 50 X 80 X 10
3233268
70,86€ Prix unitaire TTC
40
BEARING BALL 6207 C3 35MMX72MMX17MM
3234065
65,40€ Prix unitaire TTC
41
BEARING-NEEDLE 30X35X13-CAGED
3233384
47,71€ Prix unitaire TTC
42
BEARING BALL 6012 C3 60 X 95 X 18
3235218
81,76€ Prix unitaire TTC
43
BEARING BALL 6303 17 X 47 X 14
3234652
23,86€ Prix unitaire TTC
44
BEARING BALL 6206RSH2 STD 30 X 62 X 16
3235496
47,71€ Prix unitaire TTC
45
SPRING COMPRESSION .92 O.D. X 2.000
3234078
34,98€ Prix unitaire TTC
46
SPRING COMPRESSION 0.46 I.D. X 0.73
3234089
43,73€ Prix unitaire TTC
47
SPRING TORSION RETURN
3234276
18,12€ Prix unitaire TTC
48
SPRING COMPRESSION 0.54 O.D. X 0.44 I.D. X 0.05 WIRE
3234277
26,23€ Prix unitaire TTC
49
SPRING COMPRESSION 0.36 O.D. X 1.125
3234578
23,84€ Prix unitaire TTC
50
SPRING TORSION
3235885
34,98€ Prix unitaire TTC
51
WASHER-SPRING 210393
3235327
14,30€ Prix unitaire TTC
52
TUBE SNORKEL MACHINED
3234278
175,93€ Prix unitaire TTC
53
CARRIER DIFFERENTIAL MACH
3236287
298,34€ Prix unitaire TTC
54
GEAR SECTOR 16T
3233839
55,67€ Prix unitaire TTC
55
GEAR-SECTOR 31T
3233832
55,67€ Prix unitaire TTC
56
FORK PIVOT SHIFT REAR DIFF
3235455
160,63€ Prix unitaire TTC
57
PLATE PARK 12 FACE
3235456
69,98€ Prix unitaire TTC
58
STAR DETENT
3235982
61,24€ Prix unitaire TTC
59
SHAFT-IDLER 29T(285803)
3235223
198,89€ Prix unitaire TTC
60
SHAFT REVERS E 29T
3235224
260,09€ Prix unitaire TTC
61
DISC BRAKE
3235372
119,90€ Prix unitaire TTC
62
GEAR 14T OUTPUT MACH
3236290
257,32€ Prix unitaire TTC
63
GEAR 53T OUTPUT
3236291
417,28€ Prix unitaire TTC
64
GEAR 14T OUTPUT DISCONNECT MACH
3236289
264,26€ Prix unitaire TTC
65
SHAFT FRONT OUTPUT
3236439
244,79€ Prix unitaire TTC
66
BELLCRANK 92 DEGREE
3235227
43,73€ Prix unitaire TTC
67
COLLAR SHIFT
3234073
47,71€ Prix unitaire TTC
68
TUBE VENT 90 -1/4 INCH HOSE
3234230
19,24€ Prix unitaire TTC
69
GEAR-44T STAGE2(352842)
3235229
146,04€ Prix unitaire TTC
70
ENGAGEMENT DOG 6-FACE(352857)
3235233
201,67€ Prix unitaire TTC
71
GEAR-53T(352858)
3235234
138,08€ Prix unitaire TTC
72
GEAR-46T STAGE 3(352872)
3235236
173,86€ Prix unitaire TTC
73
SHAFT-SHIFT(352973)
3235238
69,98€ Prix unitaire TTC
74
SHIFT DOG PARK/LOW (353357)
3235457
252,44€ Prix unitaire TTC
75
RAIL-SHIFT SHAFT(353622)
3235542
52,48€ Prix unitaire TTC
76
SPROCKET-48T 6-FACE REVERSE
3235755
151,88€ Prix unitaire TTC
77
GEAR LOW 64T
3235774
130,81€ Prix unitaire TTC
78
CAM PARK
3235983
275,39€ Prix unitaire TTC
79
DRUM SHIFT MACH
3235984
489,59€ Prix unitaire TTC
80
PIN DIFFERENTIAL
3236292
166,90€ Prix unitaire TTC
81
GEAR 13T SNORKEL
3236412
229,50€ Prix unitaire TTC
82
DOG ENGAGEMENT
3236293
208,63€ Prix unitaire TTC
83
WELDMENT REAR MOUNT BRACKET
3235558
59,65€ Prix unitaire TTC
84
SUBASSEMBLY SECTOR COVER
3235713
198,89€ Prix unitaire TTC
85
SUBASM. PINION 11T
3235371
734,40€ Prix unitaire TTC
86
SUBASSEMBLY PAWL DETENT ROLLER
3235452
61,24€ Prix unitaire TTC
87
SUBASSEMBLY SHIFT FORK
3235920
135,90€ Prix unitaire TTC
88
SUBASSEMBLY PINION GEAR
3236288
208,63€ Prix unitaire TTC
89
SUBASSEMBLY DIFFERENTIAL
3236285
612,01€ Prix unitaire TTC
90
SUBASSEMBLY RH COVER
3236333
1334350
2 788,51€ Prix unitaire TTC
91
SUBASSEMBLY LH CASE
3236549
688,51€ Prix unitaire TTC
92
RETAINER-FORK
3234934
15,50€ Prix unitaire TTC
93
COVER-BEARING CNTR DR.
3235241
87,48€ Prix unitaire TTC
94
BRACKET WIRE HARNESS
3235350
13,73€ Prix unitaire TTC
95
BRACKET REAR MOUNT
3235559
53,68€ Prix unitaire TTC
96
WASHER THRUST 40.83 X 56.25 X 0.38
3236294
16,69€ Prix unitaire TTC
97
CHAIN SILENT TYPE 101 .25P X .40W X 58L
3234737
298,34€ Prix unitaire TTC
98
SOLENOID
3235478
512,54€ Prix unitaire TTC
99
SENSOR-SPEED TRANS
4013908
4082135
191,24€ Prix unitaire TTC
100
SWITCH ROTARY 2 PIN RESISTIVE
7662299
140,82€ Prix unitaire TTC
101
PLUG SOCKET HEAD
3234755
41,75€ Prix unitaire TTC
102
SEAL TRIPLE LIP VITON HELIX 30 X 47
3235495
59,65€ Prix unitaire TTC
103
SEAL TRIPLE LIP VITON 25 X 80 X 10
3235658
76,31€ Prix unitaire TTC
104
O-RING
3234302
12,36€ Prix unitaire TTC
105
O-RING -012 VITON
3233836
11,66€ Prix unitaire TTC
106
O-RING -014 VITON
3233828
11,66€ Prix unitaire TTC
107
SEAL TRIPLE LIP 0.984 X 1.85 X 0.315 VITON
3234892
53,68€ Prix unitaire TTC
108
SEAL TRIPLE LIP VITON HELIX 40X70X7
3235052
47,71€ Prix unitaire TTC
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions. Lors de l'ajout d'une pièce au panier, faites attention à commander la quantité souhaitée. Le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.

Liste des machines utilisant ce schéma

RZR XP 1000 1000 2022
