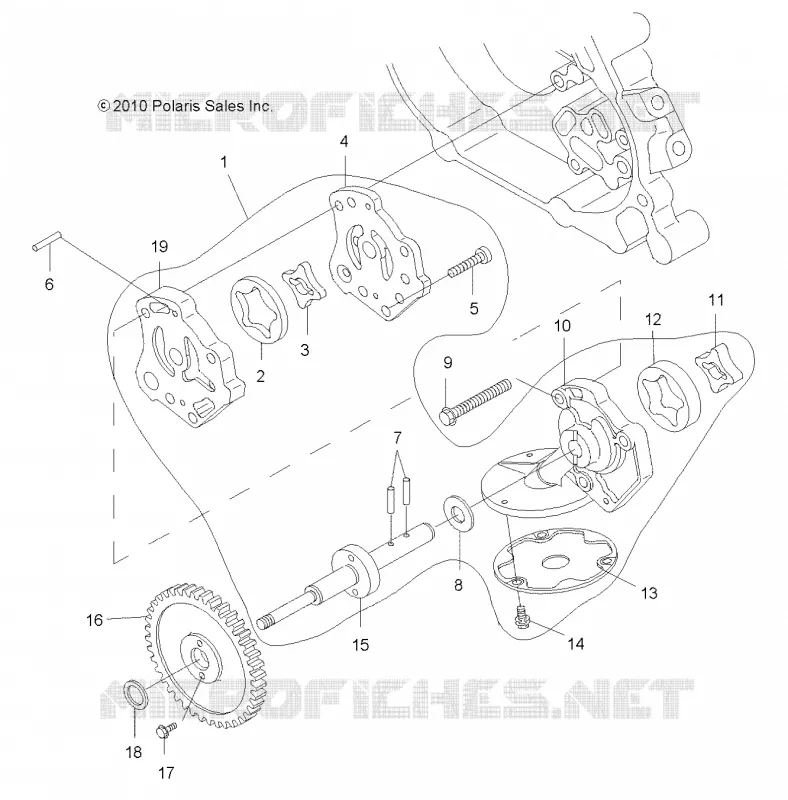

MOTEUR, OIL SYSTEM and POMPE A HUILE
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
18
19
1
1
1
2
3
4
4
4
4
1
Asm. Oil Pump [Incl. 1-8 10-15]
3090032
Non disponible
2
ROTOR OUTER FEED (Feed)
3084949
Non disponible
3
ROTOR INNER FEED (Feed)
3084948
Non disponible
4
Pump Oil Case 1
3090000
Non disponible
5
SCREW(10)
3085535
Non disponible
6
PIN DOWEL
3084955
Non disponible
7
PIN DOWEL
3084954
Non disponible
8
WASHER(10)
3084953
Non disponible
9
BOLT FLANGE
3087159
Non disponible
10
Pump Oil Case 3
3087265
Non disponible
11
ROTOR INNER SCAV. (Scav)
3084950
Non disponible
12
ROTOR OUTER
3090307
Non disponible
13
STRAINER UNIT OIL
3084956
Non disponible
14
SCREW & WASHER(10)
3084205
Non disponible
15
Shaft Pump
3085858
Non disponible
16
Gear Pump 2
3090033
Non disponible
17
Bolt Flange
3089505
Non disponible
18
SPACER (0.8)
3084959
Non disponible
18
SPACER (1.0)
3084960
Non disponible
18
SPACER (1.2)
3084961
Non disponible
19
CASE #2 OILPUMP
3084946
Non disponible
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions. Lors de l'ajout d'une pièce au panier, faites attention à commander la quantité souhaitée. Le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
