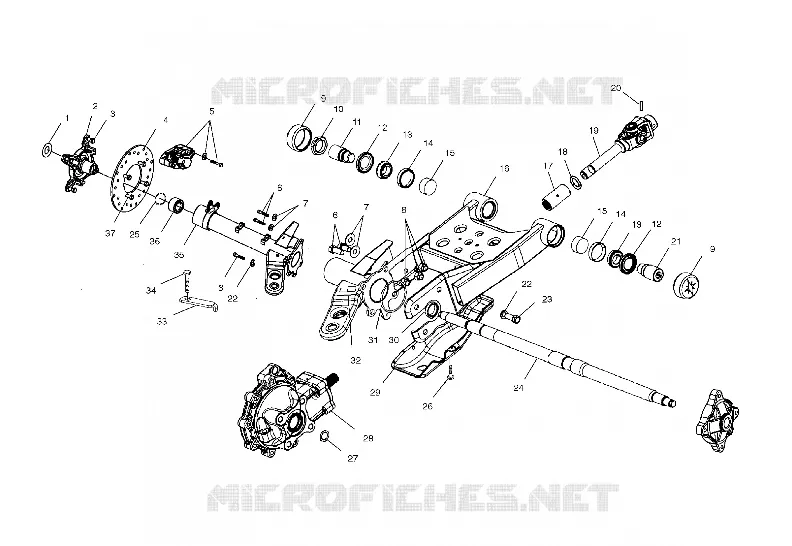

BRAS OSCILLANT/REAR SUPPORT PONT
1
O-Ring
5412022
Non disponible
2
Hub Wheel
5131935
145,36€ Prix unitaire TTC
3
STUD(10)
7515523
6,38€ Prix unitaire TTC
4
Disc Brake
5244882
Non disponible
5
Asm. Brake Caliper
1910425
481,94€ Prix unitaire TTC
5
BOLT(10)
7515481
Non disponible
5
WASHER-SPRING-LOCK
7552603
1,81€ Prix unitaire TTC
6
Bolt
7517604
Non disponible
7
WASHER
7555721
2,39€ Prix unitaire TTC
8
NUT NYLON
7547065
7,98€ Prix unitaire TTC
9
Cap Pivot Swing Arm
5411532
Non disponible
10
Nut Jam
5131863
Non disponible
11
Pivot Threaded
5131864
Non disponible
12
Seal Pivot Swing Arm
3610072
Non disponible
13
BRG TAPER.ROLL.CONE
3554506
47,71€ Prix unitaire TTC
14
BRG TAPER ROLL CUP
3554507
47,71€ Prix unitaire TTC
15
Seal Pivot Swing Arm
5411602
Non disponible
16
Asm. Swing Arm [Incl. 14 15]
1541577
Non disponible
17
FITTING LUBRICATION
7080433
2,39€ Prix unitaire TTC
17
Coupling Prop Shaft Greased
5132201
Non disponible
18
O-RING-.859X1.137X.139
5411092
3,18€ Prix unitaire TTC
19
Asm. Prop Shaft Rear
1380137
305,99€ Prix unitaire TTC
20
PIN-SPRING 5/16 X 1 5/8-Y
7661913
7,98€ Prix unitaire TTC
21
Pivot Swing Arm
5132683
Non disponible
22
WASHER SPLIT LOCK
7553201
7,98€ Prix unitaire TTC
23
Bolt
7517585
Non disponible
24
Axle Rear
5132699
Non disponible
25
RING-RETAINING 2.500 INTERNAL
7710507
4,79€ Prix unitaire TTC
26
Screw
7517612
Non disponible
27
O-Ring
5411531
Non disponible
28
SHOCK FTA [SEE PAGE- SUSPENSION SHOCK FRONT TRACK]
*******
Non disponible
29
Plate Skid Rear Housing
5242851067
Non disponible
29
Pad Rubber
5811716
Non disponible
29
Asm. Skid Plate Rear
1012881
Non disponible
30
Collar Rear Axle
5132698
Non disponible
31
O-Ring
5411707
Non disponible
32
Decal Hitch
7078261
Non disponible
33
Clamp Brake Line Rear
5245050
Non disponible
34
SCREW(10)
7512017
Non disponible
35
Tube Axle LH
1013264067
Non disponible
36
Bearing Hubstrut
3514342
59,65€ Prix unitaire TTC
37
SCR-HH-5/16-18X0.75 GR5 ZY3 NY
7512325
4,79€ Prix unitaire TTC
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions. Lors de l'ajout d'une pièce au panier, faites attention à commander la quantité souhaitée. Le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.

Liste des machines utilisant ce schéma
