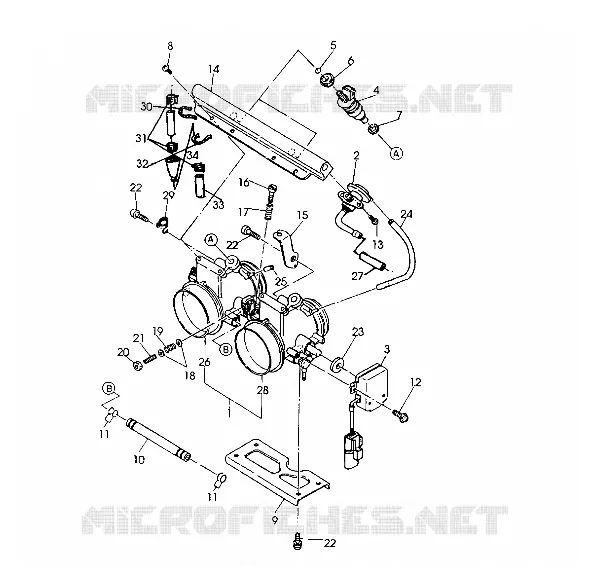

CORPS DE PAPILON  500 SP/500 SKS (4921262126043A)
1
THROTTLEBODY ASM.
3084350
Non disponible
2
REGULATOR ASM.
3084351
Non disponible
3
SENSOR THROTTLE POS. Substituted by 3084616
3084055
Non disponible
4
INJECTOR FUEL
3084056
Non disponible
5
O RING CONNECTOR
3084057
Non disponible
6
INSULATOR UPPER
3084058
Non disponible
7
INSULATOR LOWER
3084059
Non disponible
8
SCREW
3084359
Non disponible
9
STAY PLATE Substituted by 3084352
3084391
Non disponible
10
JOINT PIPE
3084062
Non disponible
11
O RING
3084063
Non disponible
12
SCREW
3084064
Non disponible
13
SCREW
3084065
Non disponible
14
PIPE FUEL DELIVERY
3084363
Non disponible
15
WIRE STAY (Wire)
3084364
Non disponible
16
SCREW ADJUST.
3084068
Non disponible
17
SPRING
3084069
Non disponible
18
WASHER(10)
3084070
Non disponible
19
SPRING
3084071
Non disponible
20
NUT
3084072
Non disponible
21
SCREW ADJUST.
3084073
Non disponible
22
SCREW
3084392
Non disponible
23
GASKET
3084385
Non disponible
24
PIPE RUBBER
3084393
Non disponible
25
CAP RUBBER
3084077
Non disponible
26
THROTTLEBODY 1 ASM.
3084309
Non disponible
27
FUEL LINE Substituted by 8450045-153
8450045
159,89€ Prix unitaire TTC
28
THROTTLEBODY 3 ASM.
3084311
Non disponible
29
CLAMP HOSE
3084312
Non disponible
30
CABLE-TIE DIA12-50MM WTHR-RES.
7080138
3,46€ Prix unitaire TTC
31
CLAMP HOSE(SCREW TYPE)
7080417
14,30€ Prix unitaire TTC
32
STRAP PANDUIT
7080418
Non disponible
33
FUEL LINE (HI-PRESS.) Substituted by 8450044-153
8450044
159,89€ Prix unitaire TTC
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions. Lors de l'ajout d'une pièce au panier, faites attention à commander la quantité souhaitée. Le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
