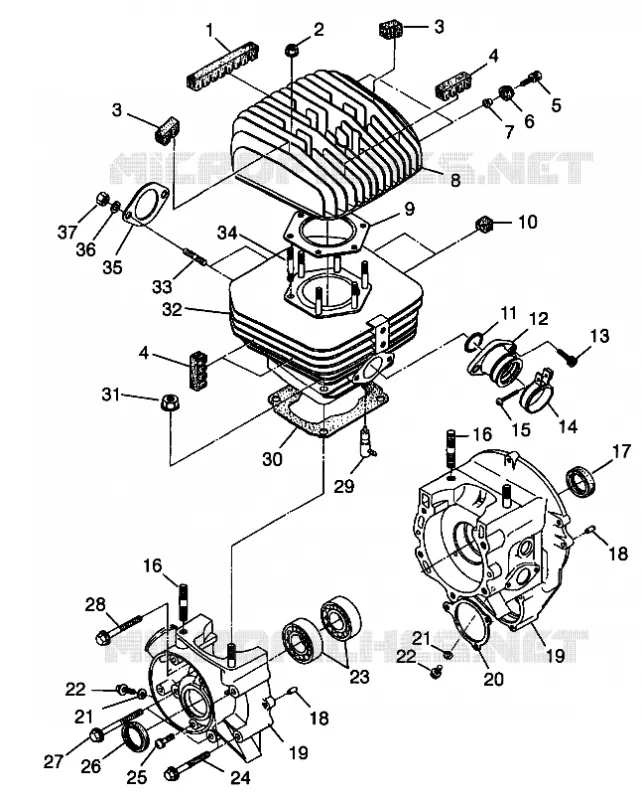

CARTERS MOTEUR AND CYLINDRE TRAIL BOSS W98AA25C (4945314531C007)
1
2
3
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
18
19
19
20
21
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
1
FIN DAMPER #3
3083931
Non disponible
2
NUT-FLANGE(10)
3082910
Non disponible
3
FIN DAMPER #4
3083932
Non disponible
4
FIN DAMPER #1
3083929
Non disponible
5
ASM. BOLT AND WASHER
3083730
Non disponible
6
MOUNTING RUBBER
3083731
Non disponible
7
COLLAR
3083732
Non disponible
8
HEAD CYLINDER Substituted by 3086841
3083620
299,87€ Prix unitaire TTC
9
GASKET HEAD (CP)
3084015
Non disponible
10
FIN DAMPER #2
3083930
Non disponible
11
O-RING
3084292
Non disponible
12
ADAPTER CARB. * (Incl. 11)
3085013
Non disponible
13
BOLT SOCKET HEAD
3081330
Non disponible
14
BAND-CARB MTG. (Incl. 19)
3082257
Non disponible
15
SCREW
3081497
Non disponible
16
STUD Substituted by 3085713
3080746
6,38€ Prix unitaire TTC
17
SEAL OIL Substituted by 3082162
3080006
6,71€ Prix unitaire TTC
18
PIN DOWEL Substituted by 3086838
3080103
7,02€ Prix unitaire TTC
19
CRANKCASE ASM.
3084579
Non disponible
20
GASKET STARTER Substituted by 3085283
3084018
3,98€ Prix unitaire TTC
21
GASKET ALUM (10) Substituted by 7555998
3082758
2,39€ Prix unitaire TTC
22
PLUG DRAIN
3083767
Non disponible
23
BEARING BALL
3084580
Non disponible
24
BOLT W/WASHER
3080739
Non disponible
25
SCREW&WASHER ASM.
3081635
Non disponible
26
SEAL OIL PTO
3084581
Non disponible
27
BOLT&WASHER ASSY. (Touring Only)
3083615
Non disponible
28
BOLT AND WASHER ASSY.
3082096
Non disponible
29
VALVE CHECK Substituted by 3086785
3083337
55,67€ Prix unitaire TTC
30
GASKET CYLINDER Substituted by 3083733
3084016
Non disponible
31
NUT FLANGE
3082911
3,18€ Prix unitaire TTC
32
CYLINDER * (Incl. 33 34)
3085541
Non disponible
33
STUD (10)
3085326
Non disponible
34
STUD
3080283
Non disponible
35
GASKET EXHAUST Substituted by 3084439
3084017
7,98€ Prix unitaire TTC
36
WASHER LOCK (10)
3080530
Non disponible
37
NUT(10)
3080285
1,91€ Prix unitaire TTC
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions. Lors de l'ajout d'une pièce au panier, faites attention à commander la quantité souhaitée. Le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
