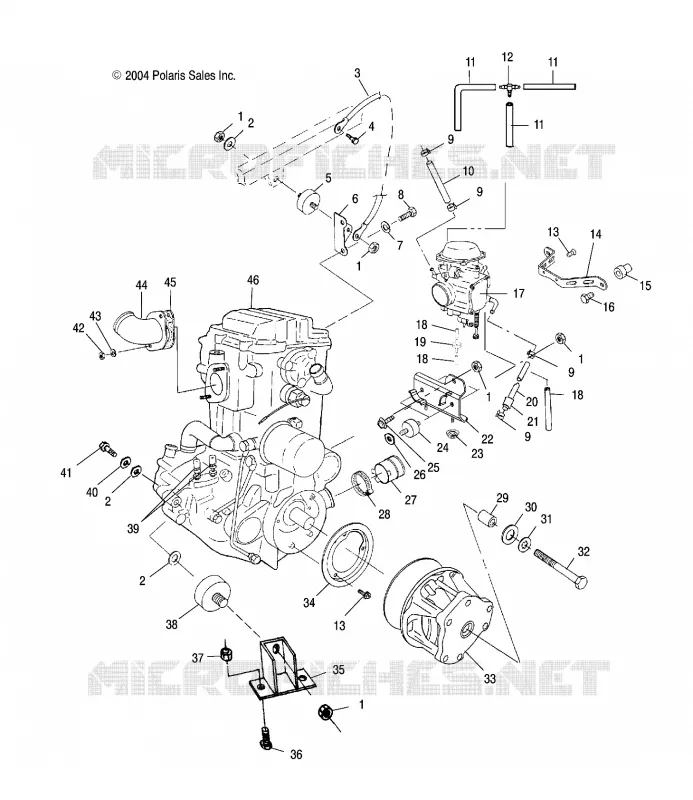

SUPPORT MOTEUR
1
1
1
1
1
2
2
2
3
4
5
6
7
8
9
9
9
9
10
11
11
11
12
13
13
14
15
16
45
18
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
45
45
35
36
37
38
39
40
41
45
45
44
45
46
46
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
45
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
45
45
35
36
37
38
39
40
41
45
45
44
1
2
3
4
5
6
7
8
9
10
10
11
11
12
13
14
15
16
45
18
19
20
21
21
21
21
22
23
23
24
24
24
24
24
25
26
26
27
27
28
28
29
29
30
30
31
32
45
45
35
36
37
1
NUT FLANGE LOCK
7547108
8,23€ Prix unitaire TTC
2
WASHER(10)
7555801
7,98€ Prix unitaire TTC
3
CABLE GND-ENGINE
4010132
Non disponible
4
SCR-TFHFL-1/4-20X0.75 CHS ZY3
7512232
2,39€ Prix unitaire TTC
5
Mount Rubber
3110044
3024012
71,58€ Prix unitaire TTC
6
Bracket Mount Engine Top
5242674
7,02€ Prix unitaire TTC
7
WASHER-5/16 SPRING LK-MED-Y
7552901
2,39€ Prix unitaire TTC
8
Bolt
7512315
8,23€ Prix unitaire TTC
9
HOSE CLAMP RED
7080003
2,98€ Prix unitaire TTC
10
FUEL LINE-1/4 ID (SVC) 600 CM [BULK]
8450040600
127,91€ Prix unitaire TTC
11
HOSE [BULK SVC]
84500031525
127,91€ Prix unitaire TTC
12
FITTING-TEE 1/4-1/4-BRB-NY
7052075
14,30€ Prix unitaire TTC
13
SCREW & WASHER(10)
3084205
Non disponible
14
Bracket Carburetor Mount
5246553
Non disponible
15
NUT WELL
7541923
9,61€ Prix unitaire TTC
16
BOLT(10)
7512247
Non disponible
17
SHOCK FTA [SEE PAGE- SUSPENSION SHOCK FRONT TRACK]
*******
Non disponible
18
HOSE-POLY CLEAR 3/16 OD 1/8 ID
8360009600
78,73€ Prix unitaire TTC
19
VENT CHECKVALVE
7051011
Non disponible
20
Line Fuel
8450103
8450117-250
87,92€ Prix unitaire TTC
21
Sheath Reflect Sleeve
845010565
Non disponible
22
Mount Rear Motor
1012883067
Non disponible
23
Nut Flange Lock [To 9/01/03]
7547089
Non disponible
24
Mount Rubber
3110046
28,38€ Prix unitaire TTC
25
SCREW (10)
7517289
Non disponible
26
WASHER FLAT
7555815
7,98€ Prix unitaire TTC
27
Boot Clutch Intake (If built after 8/04/03)
5412487
Non disponible
28
CLAMP-NARROW BAND 1.38/2.38
7080511
8,23€ Prix unitaire TTC
29
BUSHING-.437 X.770 X.50
5430261
12,36€ Prix unitaire TTC
30
WASHER-.440X1.25X.190 FL-Y
5210748
7,98€ Prix unitaire TTC
31
WASHER-7/16-INT LK-(1222)-Z [ACCESSORY]
7575202
8,23€ Prix unitaire TTC
32
BOLT(10) *
7512566
Non disponible
35
Mount Engine
1040688067
Non disponible
36
SCR-5/16-18X3/4 HX/FLG GR5-Y
7515398
4,79€ Prix unitaire TTC
37
NUT-5/16-18 NYLOK-Y [INTL]
7542324
1,81€ Prix unitaire TTC
38
Mount Motor
3110067
Non disponible
39
CLAMP-HOSE .875-SS
7080474
12,36€ Prix unitaire TTC
40
WASHER-SPRING-LOCK
7552603
1,81€ Prix unitaire TTC
41
SCR-3/8-24X2 3/4HX HD CP GR5-Y
7515417
8,23€ Prix unitaire TTC
44
Manifold Black
1261171489
86,78€ Prix unitaire TTC
46
Engine Short Block [If built before 8/09/04] NOTE: The Short Block assembly contains a crankcase assembly cylinder and cylinder head assembly and a piston & crankshaft assembly. Prior authoriza
3089538
Non disponible
46
Engine Short Block [If built after 8/09/04] NOTE: The Short Block assembly contains a crankcase assembly cylinder and cylinder head assembly and a piston & crankshaft assembly. Prior authorizat
3089513
5 740,78€ Prix unitaire TTC
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions. Lors de l'ajout d'une pièce au panier, faites attention à commander la quantité souhaitée. Le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.

Liste des machines utilisant ce schéma

SPORTSMAN 6X6 500 2005
