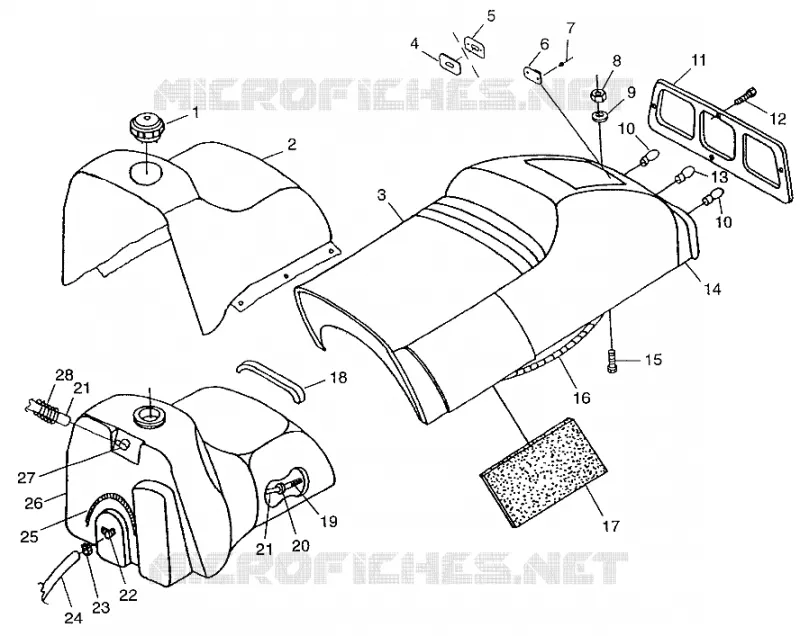

SIEGE ET RESERVOIR 440 XCR 0971660 (4937893789A006)
1
2
3
3
3
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
1
CAP ASM FUEL BLK
2511195070
Non disponible
2
CVR.ASM TANK SP Substituted by 2682410
2682130
Non disponible
3
COVER SEAT 2 PC.
2681969
Non disponible
3
SEAT ASM 2 PC. (Incl. 3-6 9-13 15)
2681964
Non disponible
4
GROMMET RELATCH 1# BOTT.(10)
7080550
Non disponible
5
GROMMET RELATCH 1# TOP(10)
7080549
Non disponible
6
TWISTLOCK RELATCH 1# W/HOLE(10)
7080548
Non disponible
7
RIVET(50)
7621337
Non disponible
8
NUT NYLOK
7542122
2,39€ Prix unitaire TTC
9
WASHER TOOTHED DISH(10)
7571630
Non disponible
10
BULB TAILLIGHT(10)
4030024
Non disponible
11
LENS TAILLIGHT
5430423
Non disponible
12
SCREW(10)
7511840
Non disponible
13
BULB BRAKELIGHT
4030045
Non disponible
14
HOUSING TAILLIGHT Substituted by 5433341 (See Drwg. A)
5431545
Non disponible
15
BOLT-CARRIAGE(10)
7512263
Non disponible
16
HARNESS TAILLIGHT
2460399
Non disponible
17
FOAM SEAT PAD
5431981
Non disponible
18
CUSHION TANK H.D.
5420126
Non disponible
19
FUELPICKUP W/STRAINER
7052037
23,84€ Prix unitaire TTC
20
RING COMPRESSION
7080402
3,18€ Prix unitaire TTC
21
HOSE [BULK SVC]
84500031525
127,91€ Prix unitaire TTC
22
FITTING-1/8-27 BARBED 90 DEG
7052065
12,36€ Prix unitaire TTC
23
HOSE CLAMP RED
7080003
2,98€ Prix unitaire TTC
24
FUEL LINE-1/4 ID (SVC) 600 CM [BULK]
8450040600
127,91€ Prix unitaire TTC
25
SPRING TANK FRONT
7042020
Non disponible
26
TANK FUEL (QK.FILL) DOM. Substituted by 2201247 (Incl. 19-22)
2511315
Non disponible
27
FITTING OUT 90 DEG DOUBLE
7052143
Non disponible
28
SPRING PROTECT VENTHOSE
7041643
Non disponible
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions. Lors de l'ajout d'une pièce au panier, faites attention à commander la quantité souhaitée. Le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
