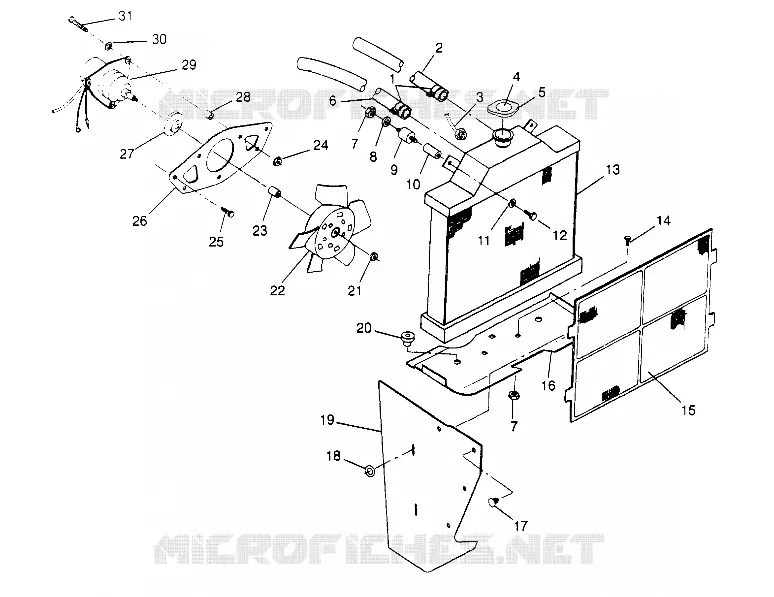

SYSTÈME DE REFROIDISSEMENT Sportsman 4x4 W948040 (4926842684A009)
22
23
25
26
27
28
29
30
31
22
23
25
26
27
28
29
30
31
1
CLAMP-HOSE Substituted by 7080547
7080225
3,50€ Prix unitaire TTC
2
HOSE ENG UPPER
5410570
Non disponible
3
SWITCH RADIATOR THERMO.
4110099
Non disponible
4
DECAL(CPSC) RAD.CAP
7073068
Non disponible
5
CAP RADIATOR Substituted by 2511270
2511189
34,28€ Prix unitaire TTC
6
HOSE LOWER ENGINE Substituted by 5411173
5410572
38,14€ Prix unitaire TTC
7
NUT NYLOK
7542122
2,39€ Prix unitaire TTC
8
WASHER [INTL]
7558301
2,39€ Prix unitaire TTC
9
MOUNT RUBBER
3110032
Non disponible
10
SPACER MOUNT
5020572
Non disponible
11
WASHER(10)
7552605
Non disponible
12
BOLT
7512113
7,98€ Prix unitaire TTC
13
RADIATOR
1240006
Non disponible
14
SCR-RHCAR-1/4-20X0.75 GR5 ZY3
7512193
4,79€ Prix unitaire TTC
15
COVER RADIATOR W/MESH
5431610
Non disponible
16
GUARD LOW.RADIATOR
5222547067
Non disponible
17
CLIP-PLASTIC DART NYLON P157
7670078
6,38€ Prix unitaire TTC
18
O-Ring
5410607
Non disponible
19
SHIELD RH RADIATOR
5431189
Non disponible
19
SHIELD LH RADIATOR
5431188
Non disponible
20
BUSHING-MOUNT LOWER RADIATOR
5410584
9,61€ Prix unitaire TTC
21
NUT
3083952
Non disponible
22
BLADE FAN Substituted by 5240822
5431262
46,88€ Prix unitaire TTC
23
BUSHING
3083950
Non disponible
24
NUT-8-32 HX LK GR A-Y
7541915
Non disponible
25
SCREW(10)
7512252
Non disponible
26
BRKT COOLING FAN Substituted by 5224741-067
5222559067
11,40€ Prix unitaire TTC
27
COVER
3083951
Non disponible
28
SPACER FAN BRKT.
5333073
Non disponible
29
MOTOR FAN Substituted by 4170009
3084266
166,90€ Prix unitaire TTC
30
WASHER FLAT
7558201
8,23€ Prix unitaire TTC
31
Screw
7511874
Non disponible
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions. Lors de l'ajout d'une pièce au panier, faites attention à commander la quantité souhaitée. Le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
