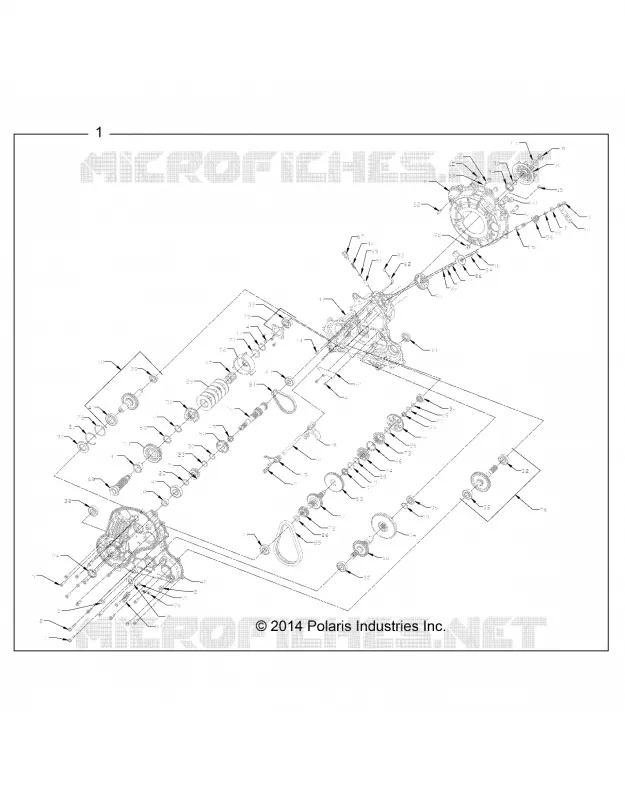

SYSTÈME DE TRANSMISSION, PONT PRINCIPAL INTERNALS
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
17
18
19
20
21
22
23
24
25
26
26
27
28
29
30
31
32
32
32
33
34
35
36
37
38
38
39
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
62
63
64
65
66
67
68
69
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
88
89
90
91
92
93
94
94
95
96
97
98
98
99
1
ASM. GEARCASE MAIN [INCL. ALL]
1333270
Non disponible
2
PLUG SOCKET HEAD
3234755
41,75€ Prix unitaire TTC
3
PLUG-SOCKET HEAD W/MAG M18X1.5
3234756
47,71€ Prix unitaire TTC
4
SCREW 6-LOBE PAN HD M6 X 1 X 16
3234309
12,36€ Prix unitaire TTC
5
SCREW HEX FLANGE HEAD M8 X 1.25 X 30
3234898
14,30€ Prix unitaire TTC
6
SCREW HEX FLANGE HEAD M10 X 1.5 X 30
3234634
20,27€ Prix unitaire TTC
7
SCREW
3235597
Non disponible
8
SCREW
3235598
Non disponible
9
NUT LOCK HEX FLANGE NYLON 5/16-24
3233961
5,58€ Prix unitaire TTC
10
Nut
3234788
35,78€ Prix unitaire TTC
11
WASHER THRUST 0.5 X 0.937 X 0.063
3234636
13,73€ Prix unitaire TTC
12
WASHER THRUST .625 X 1.000 X 0.063
3234637
16,69€ Prix unitaire TTC
13
Washer
3234638
Non disponible
14
PIN DOWEL 6 X 20
3234330
12,36€ Prix unitaire TTC
15
DOWELL HOLLOW
7663005
8,23€ Prix unitaire TTC
16
RING RETAINING BASIC EXTERNAL
3233834
15,50€ Prix unitaire TTC
17
RING RETAINING SHAFT DIA. 1.375
3233364
10,98€ Prix unitaire TTC
18
RING RETAINING IRR 7200-118
3233699
12,36€ Prix unitaire TTC
19
RING RETAINING EXTERNAL SHR-66
3234318
6,38€ Prix unitaire TTC
20
RING RETAINING BASIC EXTERNA
3234327
12,36€ Prix unitaire TTC
21
RING RETAINING BASIC INTERNAL 62MM
3234741
14,30€ Prix unitaire TTC
22
RING RETAINING BASIC EXTERNAL SHR-50
3234639
15,50€ Prix unitaire TTC
23
RING RETAINING EXTERNAL USC-112
3234641
23,84€ Prix unitaire TTC
24
WASHER THRUST 0.446 X 0.88 X 0.025
3234642
15,50€ Prix unitaire TTC
25
WASHER THRUST 1.300 X 0.995 X 0.065
3234248
14,30€ Prix unitaire TTC
26
SHIM 1.35 OD X 0.818 ID
3234643
55,67€ Prix unitaire TTC
27
SHIM 1.17 OD X 0.675 ID
3234644
23,84€ Prix unitaire TTC
28
WASHER THRUST 1.568 OD X .1.110 ID
3234646
35,78€ Prix unitaire TTC
29
Washer Belleville
3234648
Non disponible
30
WASHER THRUST � 33 X � 29 X 1.5
3234757
16,69€ Prix unitaire TTC
31
Collar
3234758
119,95€ Prix unitaire TTC
32
BEARING
3233019
47,71€ Prix unitaire TTC
33
BEARING BALL 6304 C3 20X52X15
3234651
23,86€ Prix unitaire TTC
34
BEARING BALL 6203 17 X 40 X 12
3234274
41,75€ Prix unitaire TTC
35
BEARING NEEDLE SPLIT CAGE
3234759
23,86€ Prix unitaire TTC
36
BEARING NEEDLE CAGE ASSY 20 X 24 X 10
3234655
23,86€ Prix unitaire TTC
37
BEARING NEEDLE 28 X 33 X 13
3234656
23,86€ Prix unitaire TTC
38
BEARING BALL 6205R SH2 C3 25X52X15
3235585
47,71€ Prix unitaire TTC
39
Bearing Ball
3234657
Non disponible
40
Bearing Flange
3234684
Non disponible
41
BEARING BALL
3235587
Non disponible
42
BEARING BALL
3235589
Non disponible
43
BEARING BALL 6303RSH2 17 X 47 X 14
3235588
59,65€ Prix unitaire TTC
44
Spring Compression
3234686
3234790
31,80€ Prix unitaire TTC
45
SPRING COMPRESSION 0.648 O.D. X 1.33
3234687
18,12€ Prix unitaire TTC
46
SPRING WAVE 1.60 ID X 0.375
3234688
15,50€ Prix unitaire TTC
47
Spring Compression
3234999
Non disponible
48
Gearcase GTO Cover Mach
2204327
Non disponible
49
Gearcase Main Mach
2204328
Non disponible
50
GEAR SECTOR 38T
3234694
47,71€ Prix unitaire TTC
51
Bullet Detent
3234695
55,67€ Prix unitaire TTC
52
Cup Belleville
3234696
Non disponible
53
Spacer Compensator Thrust
3234697
Non disponible
54
SPROCKET 47 TOOTH
2204332
321,29€ Prix unitaire TTC
55
Shaft Input 27T
3234761
Non disponible
56
Cam Compensator
3234705
Non disponible
57
Shaft Reverse 53T
3234774
359,54€ Prix unitaire TTC
58
GEAR HELICAL 42T
3235133
130,81€ Prix unitaire TTC
59
Gear Compensator 54T
2204330
Non disponible
60
Shaft Output
2204329
Non disponible
61
BELLCRANK SHIFT DRUM
3235596
Non disponible
62
TUBE VENT 90 -1/4 INCH HOSE
3234230
19,24€ Prix unitaire TTC
63
GEAR 67T
3234706
146,04€ Prix unitaire TTC
64
SPROCKET 48T 6-FACE
3234707
69,98€ Prix unitaire TTC
65
SHAFT SHIFT BELLCRANK
3234712
119,90€ Prix unitaire TTC
66
Rail Shift Shaft
3234714
52,48€ Prix unitaire TTC
67
Plug Detent
3234715
53,68€ Prix unitaire TTC
68
Shaft Compensator
3234721
Non disponible
69
PIPE KNOCK
3234765
23,84€ Prix unitaire TTC
70
FORK SHIFT
3234766
159,89€ Prix unitaire TTC
71
DOG ENGAGEMENT GTO HIGH
3235190
116,28€ Prix unitaire TTC
72
Sprocket 19T
2204331
159,89€ Prix unitaire TTC
73
DOG ENGAGEMENT GTO REV/LOW
3235341
321,29€ Prix unitaire TTC
74
Dog Engagement Low
3235385
Non disponible
75
FORK SHIFT
3235342
159,89€ Prix unitaire TTC
76
SUBASSY OUTPUT FRONT W/BEARINGS (#27)
3234723
382,49€ Prix unitaire TTC
77
Kit Shim
2204264
Non disponible
78
KIT GTO PRIMARY SHIM PACK
2204268
87,48€ Prix unitaire TTC
79
SUBASSY BEARING COVER W/SCREWS (#3)
3235198
35,78€ Prix unitaire TTC
80
Subasm. Switch Shaft
3235244
Non disponible
81
ASM. SUB PRIMARY SHAFT
2205524
Non disponible
82
Deflector Oil
3234725
23,84€ Prix unitaire TTC
83
PLUG EXPANSION 1-1/4
3233578
14,09€ Prix unitaire TTC
84
CHAIN SILENT TYPE 101 .25P X .40W X 58L
3234737
298,34€ Prix unitaire TTC
85
CHAIN SILENT 0.75 X .375P X 64P
3235245
359,54€ Prix unitaire TTC
86
SWITCH ROTARY 6-PIN ITW [GEAR POSITION]
3233835
3236115
140,82€ Prix unitaire TTC
87
SENSOR-SPEED TRANS
4013908
4082135
191,24€ Prix unitaire TTC
88
PLUG 3/4-16 41775 INTERNAL HEX
3233794
31,49€ Prix unitaire TTC
89
Housing Bell
5137239
Non disponible
90
Coupler Transmission
5137465
Non disponible
91
O-RING
3234302
12,36€ Prix unitaire TTC
92
O-RING -014
3233869
9,61€ Prix unitaire TTC
93
O-Ring
3234728
Non disponible
94
Seal Triple Lip
3234739
47,71€ Prix unitaire TTC
95
O-RING 0.53 I.D X 0.082 WIDE
3234729
20,27€ Prix unitaire TTC
96
O-RING - N70 9.5 MM X 2 MM
3234730
13,73€ Prix unitaire TTC
97
SEAL 35 X 62 X 8
3234769
59,95€ Prix unitaire TTC
98
SEAL TRIPLE LIP 0.984 X 1.85 X 0.315 VITON
3234892
53,68€ Prix unitaire TTC
99
LABEL OIL
2877606
502505
31,60€ Prix unitaire TTC
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions. Lors de l'ajout d'une pièce au panier, faites attention à commander la quantité souhaitée. Le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.

Liste des machines utilisant ce schéma

RANGER 4X4 900D HIPPO MPS 900 2014
