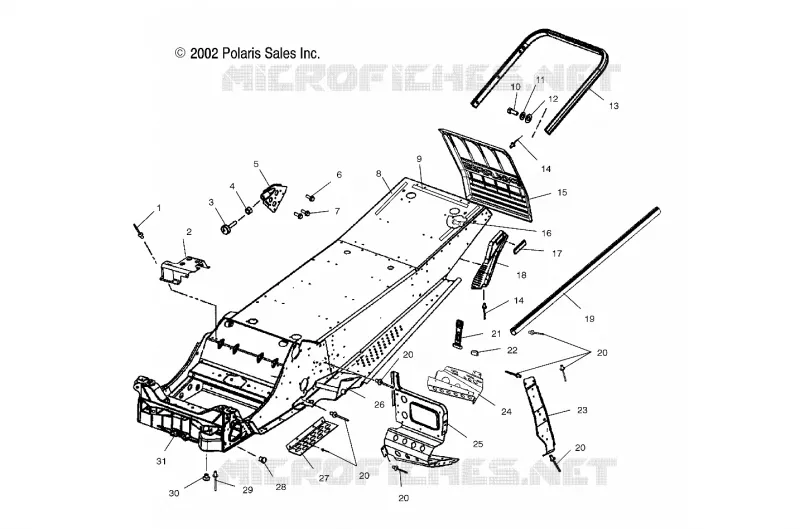

CHASSIS
-
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
18
19
20
20
20
20
20
21
22
23
23
24
24
25
25
26
26
27
28
29
30
31
-
Asm. Chassis Edge Natural
1013778309
Non disponible
1
RIVET-POP 3/16(.126-.250)-ST-B
7621432
2,39€ Prix unitaire TTC
2
Bracket Oil Tank/Hose Support
5246330
Non disponible
3
STOP TORQUE COURSE 3/8-16
3021104
Non disponible
4
NUT-3/8-16-Y
7542404
3,18€ Prix unitaire TTC
5
WELD-TOQUE STOP S44
1013379
Non disponible
6
SCR-3/8-16X3/4 HX FLNG-GR5-Y
7517632
9,61€ Prix unitaire TTC
7
SCREW
7517854
9,61€ Prix unitaire TTC
8
Gasket Seat Base
5812290
Non disponible
9
Gasket Seat Base
5812360
Non disponible
10
BOLT(10)
7512240
Non disponible
11
WASHER SPRING LOCK
7552801
3,18€ Prix unitaire TTC
12
WASHER [INTL]
7558301
2,39€ Prix unitaire TTC
13
BUMPER REAR
2632165309
Non disponible
14
RIVET 3/16(.063-.250)ST-ST-LF-B
7621472
2,39€ Prix unitaire TTC
15
Flap Snow Edge Black/White (If built before 4/29/02)
54335211038
Non disponible
16
SCREW .75
7517441
4,79€ Prix unitaire TTC
17
ASM. REFLECTOR RED
2670133
Non disponible
18
ASM. SKIRT SNOW/REFLECTOR LH
2632443070
Non disponible
18
ASM. SKIRT SNOW/REFLECTOR RH
2632444070
Non disponible
19
BRACE-TUNNEL ROLL (BS)
5245118
Non disponible
20
RIVET-3/16-.090-.290
7661637
2,39€ Prix unitaire TTC
21
STRAP-AIRBOX TOP
5433150
43,73€ Prix unitaire TTC
22
Pad Clutch Guard
5812352
Non disponible
23
Support Footrest LH
5246310
Non disponible
23
Support Footrest RH
5246311
Non disponible
24
MOUNT-CONSOLE TOE CLIP LH
5245457
Non disponible
24
MOUNT-CONSOLE TOE CLIP RH
5245458
Non disponible
25
FOOTREST RH
5242740
Non disponible
25
FOOTREST-LH .080
5245288
Non disponible
26
KIT-MOUNT TRAILING ARM LH
2202059
Non disponible
26
KIT-MOUNT TRAILING ARM RH
2202060
Non disponible
27
Guard Belt
5245836
Non disponible
28
PLUG-HOLE
7080416
10,98€ Prix unitaire TTC
29
RIVET INTERLOCK(50) Substituted by 7661130
7661639
Non disponible
30
Plug Hole
7081076
Non disponible
31
BULKHEAD FRONT
5132292
Non disponible
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions. Lors de l'ajout d'une pièce au panier, faites attention à commander la quantité souhaitée. Le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
