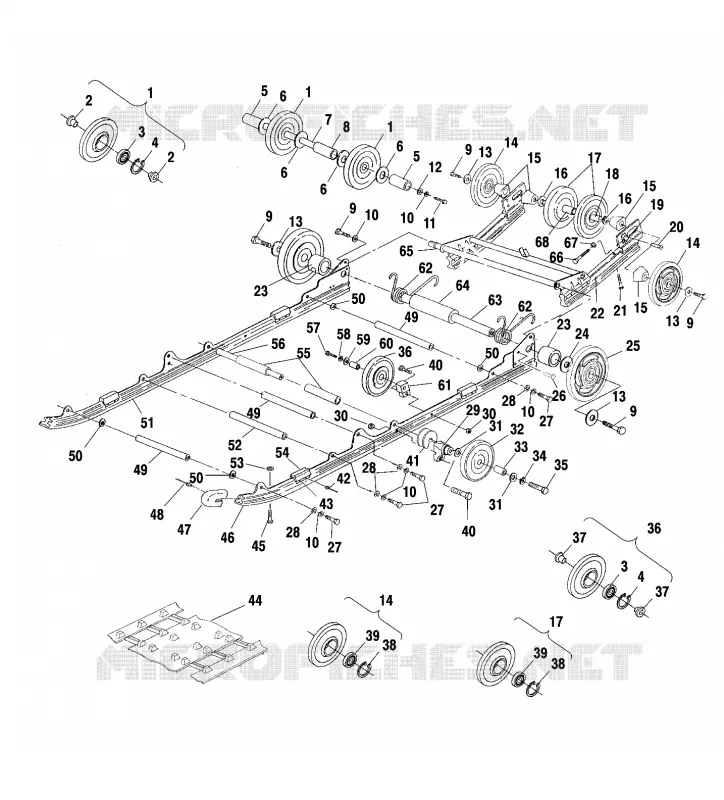

SUSPENSION
1
1
1
2
2
3
3
4
4
5
5
6
6
6
6
7
8
9
9
9
9
9
10
10
10
10
10
11
12
13
13
13
13
14
14
14
15
15
15
16
16
17
17
18
19
20
21
22
22
23
23
24
25
26
27
27
27
28
28
28
29
30
30
31
31
32
33
34
35
36
36
37
37
38
38
39
39
40
40
41
42
43
44
44
44
45
46
46
47
48
49
49
49
50
50
50
50
51
51
52
53
54
55
56
57
58
59
60
61
62
62
63
64
65
66
67
68
1
1
1
2
2
3
3
4
4
5
5
6
6
6
6
7
8
9
9
9
9
9
10
10
10
10
10
11
12
13
13
13
13
14
14
14
15
15
15
16
16
17
17
18
19
20
21
22
22
23
23
24
25
26
27
27
27
28
28
28
29
30
30
31
31
32
33
34
35
36
36
37
37
38
38
39
39
40
40
41
42
43
44
44
44
45
46
46
47
48
49
49
49
50
50
50
50
51
51
52
53
54
55
56
57
58
59
60
61
62
62
63
64
65
66
67
68
1
ASM. WHEEL CARRIER [INCL. INSERTS]
1543021
Non disponible
2
INSERT WHEEL SMALL
5430723
Non disponible
3
BEARING
3514303
Non disponible
4
RING RETAINING
7718407
Non disponible
5
SPACER
5333019067
Non disponible
6
WASHER FLAT
7555726
3,18€ Prix unitaire TTC
7
SHAFT MTG.
5020836
Non disponible
8
SPACER
5333020067
Non disponible
9
SCR-HH-3/8-16X1.25 GR5 ZYNY
7517731
2,39€ Prix unitaire TTC
10
WASHER-SPRING-LOCK
7552603
1,81€ Prix unitaire TTC
11
BOLT
7517435
Non disponible
12
WASHER FLAT
7555893
1,81€ Prix unitaire TTC
13
WASHER BELLE
7556130
10,98€ Prix unitaire TTC
14
ASM-WHEEL IDLER SCRLLD RIG BLU
1594083246
Non disponible
15
SPACER IDLER
5432535
17,88€ Prix unitaire TTC
16
BUSHING
7555918
3,18€ Prix unitaire TTC
17
ASM. WHEEL
1594087
Non disponible
18
SHAFT IDLER
5020879
Non disponible
19
BLOCK IDLER BOLT ADJUSTING
5130530
41,75€ Prix unitaire TTC
20
RIVET
7621501
4,79€ Prix unitaire TTC
21
SCREW(10)
7512225
Non disponible
22
SLIDER RAIL WHITE
5521452
Non disponible
22
RAIL ASM SWINGARM RIVETED (Incl. 18 19)
1541133
Non disponible
23
TUBE SPACER OUTSIDE CENTER
5330171067
Non disponible
24
BUSHING-.781 X1.250X.060-Y
7556301
6,38€ Prix unitaire TTC
25
ASM-WHEEL IDLER SCRL6675MD BLU
1590276246
Non disponible
26
RIVET (50)
7621508
Non disponible
27
SCREW (10)
7517247
Non disponible
28
WASHER
7555806
1,81€ Prix unitaire TTC
29
SPACER BOGIE WHEEL
5630399
Non disponible
30
NUT-3/8-24(NYLOK)-Y
7542439
2,39€ Prix unitaire TTC
31
WASHER-.438X1.375X.083 FL-B
7555852
4,79€ Prix unitaire TTC
32
ASM-WHEEL SCROLLED BOGIE R BLU
1594082246
Non disponible
33
SPACER WHEEL
5333116
Non disponible
34
WASHER LOCK(10)
7553101
7,98€ Prix unitaire TTC
35
BOLT(10)
7512538
Non disponible
36
WHEEL IDLER
1543018
Non disponible
37
INSERT WHEEL
5431531
Non disponible
38
RING RETAINING
7710444
13,12€ Prix unitaire TTC
39
BEARING [1 PER WHEEL]
3514012
Non disponible
40
SCR-HH-3/8-24X5.5 GR5 ZY3
7512404
7,98€ Prix unitaire TTC
41
ROLLER SPRING
5431366
Non disponible
42
RIVET
7621476
2,39€ Prix unitaire TTC
43
ANGLE REINFORCEMENT BUMPER
5222629
Non disponible
44
CLIP TRACK(CAMOPLAST) (10)
5222839
Non disponible
44
TRACK 20#X156X1#SHOCKWAVE
5411682
Non disponible
44
CLIP GUIDE
5222840
Non disponible
45
SCREW
7512227
Non disponible
46
ASM. RAIL LH [INCL. 1 2 4-9]
1540751
Non disponible
47
COVER RAIL TIP
5430627
Non disponible
48
RIVET
7621435
Non disponible
49
SHAFT PIVOT
5132239
Non disponible
50
WASHER-.390X1.12X.060 FL-Y
7555823
7,98€ Prix unitaire TTC
51
ASM. RAIL LH [INCL. 1 2 4-9]
1540752
Non disponible
52
SHAFT SPANNER
5020720
Non disponible
53
NUT NYLOK
7542122
2,39€ Prix unitaire TTC
54
BUMPER SUSPENSION
5810554
Non disponible
55
SPACER R.SHOCK
5333138
Non disponible
56
SHAFT REAR SHOCK Substituted by 5020719
5020651
Non disponible
57
SCREW
7512659
Non disponible
58
WASHER SPLIT LOCK
7553201
7,98€ Prix unitaire TTC
59
WASHER
7555804
7,98€ Prix unitaire TTC
60
SPACER
5332786
Non disponible
61
BRACKET BOGIE WHEEL
5130570
Non disponible
62
SPRING EXTENSION REAR
7041231067
Non disponible
63
SHAFT
5020726
Non disponible
64
SPACER BLK
5333014067
Non disponible
65
SHAFT PIVOT ARM
5020725
Non disponible
66
SCR-3/8-16X3 1/2HXHD TAP GR5-Y
7515459
9,61€ Prix unitaire TTC
67
NUT-3/8-16-Y
7542404
3,18€ Prix unitaire TTC
68
SPACER IDLER
5333523
Non disponible
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions. Lors de l'ajout d'une pièce au panier, faites attention à commander la quantité souhaitée. Le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.

Liste des machines utilisant ce schéma

500 WIDETRAK LX 500 2001
