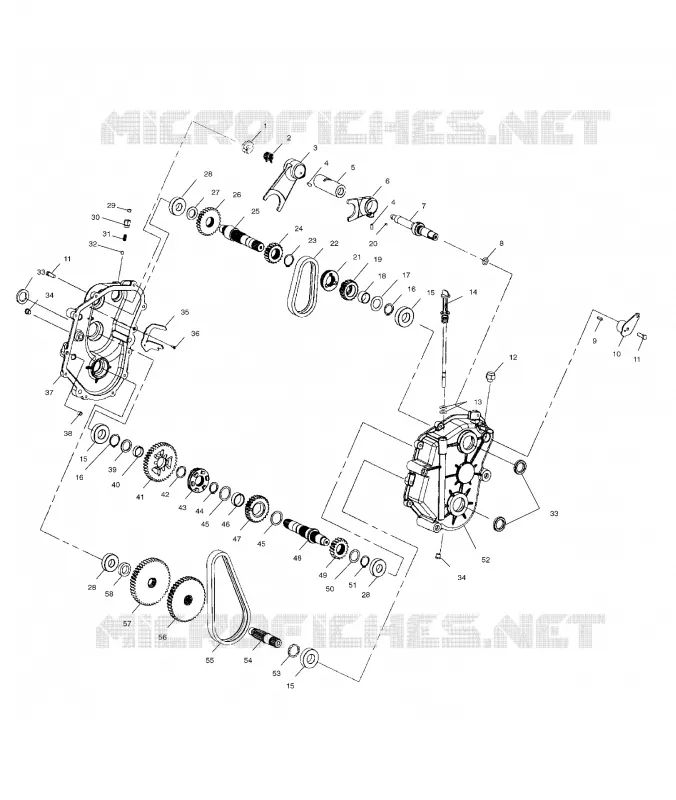

GEARCASE ASM W.T. BASIC HV (Incl. 1-58)
1341233
Non disponible
1
INDEX SHIFT
3233402
Non disponible
2
SPRING TORSION
3233474
Non disponible
3
FORK SHIFT
3233503
Non disponible
4
PIN DOWELL
3233375
Non disponible
5
DRUM SHIFT
3233504
Non disponible
6
FORK SHIFT HIGH
3233505
Non disponible
7
SHAFT SHIFT
3233403
Non disponible
8
O-RING
5410440
Non disponible
9
KEY (3/16 X 1/4)
3233414
Non disponible
10
BELLCRANK WTD
3233393
Non disponible
11
SCREW
3233026
Non disponible
12
SWITCH
3233410
Non disponible
13
O-RING
5410675
3,18€ Prix unitaire TTC
14
DIPSTICK Substituted by 1332143
5431419
Non disponible
15
BEARING
3233019
47,71€ Prix unitaire TTC
16
RING RETAINING BASIC EXTERNAL 0.984
3233106
9,61€ Prix unitaire TTC
17
WASHER THRUST
3233468
Non disponible
18
BEARING NEEDLE
3233383
Non disponible
19
SPROCKET 19T [NOTE: MUST ORDER WITH REF. 5]
3233509
Non disponible
20
KEY (1/8 X 1/4)
3233415
Non disponible
21
DOG ENGAGEMENT [NOTE: MUST ORDER WITH REF. 9]
3233470
Non disponible
22
CHAIN SILENT (.75W 40P)
3233508
Non disponible
23
RING RETAINING
3233424
Non disponible
24
SPROCKET 19T
3233507
Non disponible
25
SHAFT INPUT
3233506
Non disponible
26
GEAR 27T
3233419
Non disponible
27
SPACER
3233416
Non disponible
28
BEARING BALL 6204 20 X 47 X 14
3233018
41,75€ Prix unitaire TTC
29
SCREW SET
3233374
Non disponible
30
DETENT EXTENSION
3233405
Non disponible
31
SPRING DETENT SHIFTER
7041483
Non disponible
32
BALL DETENT
7080310
11,71€ Prix unitaire TTC
33
SEAL DUAL LIP
3610134
Non disponible
34
PLUG
7052115
9,61€ Prix unitaire TTC
35
DEFLECTOR OIL
3233406
Non disponible
36
SCREW Substituted by 3233747
3233033
2,22€ Prix unitaire TTC
37
GEARCASE RH
3233502
Non disponible
38
PIPE KNOCK
3233021
Non disponible
39
WASHER
3233099
Non disponible
40
BEARING NEEDLE 25 X 29 X 10
3233103
47,71€ Prix unitaire TTC
41
GEAR 39T
3233511
Non disponible
42
WASHER
3233105
Non disponible
43
DOG ENGAGEMENT L/R
3233512
Non disponible
44
RING RETAINING
3233377
Non disponible
45
WASHER THRUST 1.187 X 1.500 X .0600
3233378
14,30€ Prix unitaire TTC
46
BEARING-NEEDLE 30X35X13-CAGED
3233384
47,71€ Prix unitaire TTC
47
SPROCKET 25T
3233513
Non disponible
48
SHAFT REVERSE
3233514
Non disponible
49
GEAR 18T
3233515
Non disponible
50
SPACER
3233381
Non disponible
51
RING RETAINING
3233516
Non disponible
52
GEARCASE LH
3233510
Non disponible
53
SPACER
3233418
Non disponible
54
SHAFT OUTPUT
3233521
Non disponible
55
CHAIN SILENT (.75W 66P)
3233520
Non disponible
56
SPROCKET 41T 15T SPLINE
3233519
Non disponible
57
GEAR 47T
3233518
Non disponible
58
SPACER
3233517
Non disponible
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions. Lors de l'ajout d'une pièce au panier, faites attention à commander la quantité souhaitée. Le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.

Liste des machines utilisant ce schéma

500 WIDETRAK LX 500 2001
