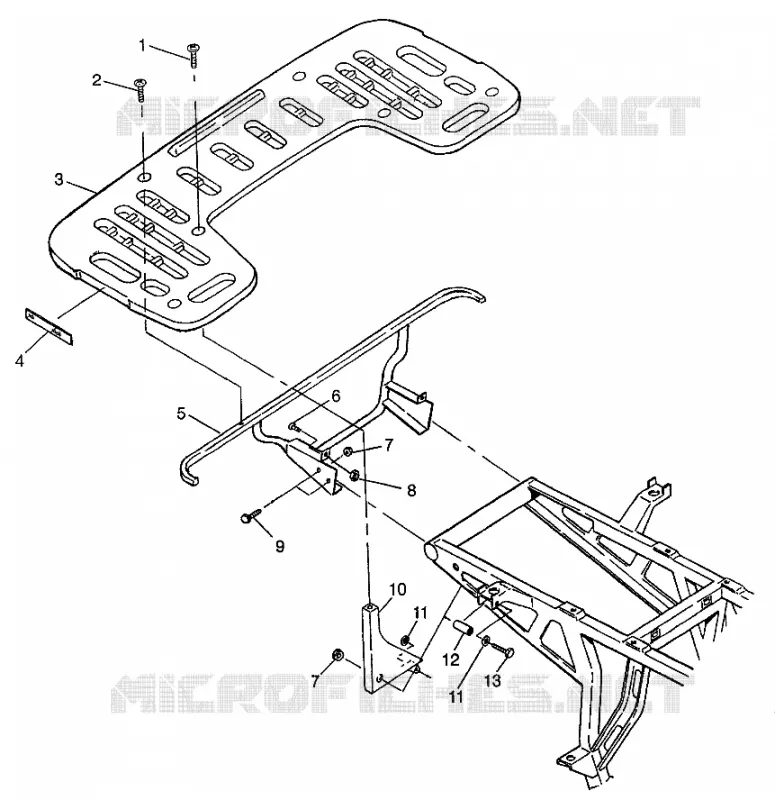

FIXATION PORTE BAGAGES ARRIERE XPRESS 300 W97CA28C and  XPRESS 400L W97CA38C (4939603960A006)
1
2
3
4
5
6
7
7
8
9
10
10
10
10
11
11
12
13
1
2
3
4
5
6
7
7
8
9
10
10
10
10
11
11
12
13
1
2
2
3
4
5
6
7
7
7
7
8
9
10
10
11
12
13
13
13
13
1
SCREW(10)
7515193
3,18€ Prix unitaire TTC
2
SCREW(10) Substituted by 7517685
7515194
3,18€ Prix unitaire TTC
3
RACK ASM REAR Substituted by 2670174-070
2670174
197,36€ Prix unitaire TTC
4
REFLECTOR RED
2670070
21,68€ Prix unitaire TTC
5
SUPPORT R.RACK
1040380067
Non disponible
6
SCREW
7517264
Non disponible
7
NUT-5/16-18 HX FLG NL-Y [INTL]
7542343
8,23€ Prix unitaire TTC
8
NUT NYLOK
7542122
2,39€ Prix unitaire TTC
9
SCR-5/16-18X3/4 HX/FLG GR5-Y
7515398
4,79€ Prix unitaire TTC
10
MNT LH.FRT R.RACK BLK
1040524067
Non disponible
10
MNT RH.FRT R.RACK BLK.
1040525067
Non disponible
11
WASHER(10) Substituted by 7558402
7555770
1,81€ Prix unitaire TTC
12
SPACER
5333332067
Non disponible
13
SCREW
7515385
9,61€ Prix unitaire TTC
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions. Lors de l'ajout d'une pièce au panier, faites attention à commander la quantité souhaitée. Le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
