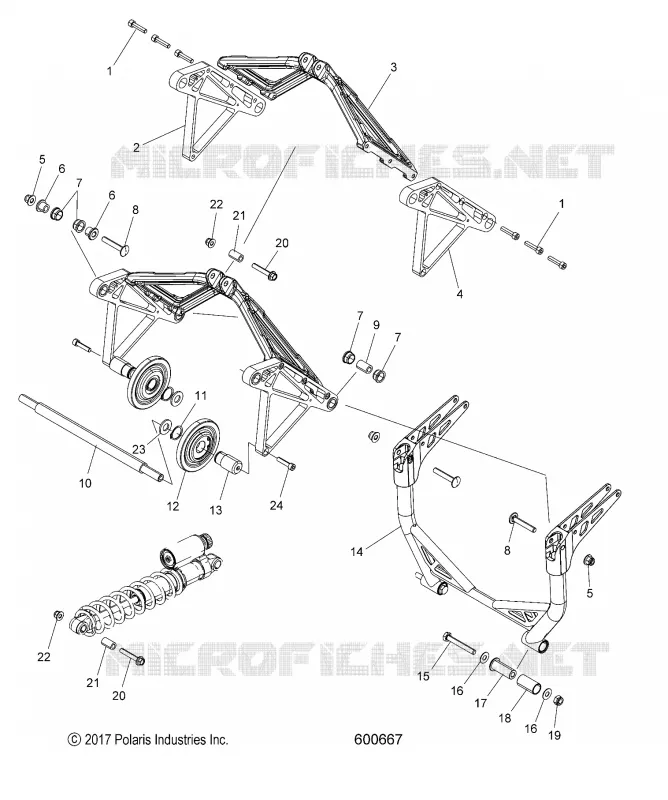

CHASSIS ARRIERE
1
1
2
3
4
5
5
6
6
7
7
7
8
8
9
10
11
12
13
14
15
16
16
17
18
19
20
20
21
21
5
5
23
24
1
SCR-SH-M8X1.25X35 10.9 ZPC P80
7519981
Non disponible
2
CRANK SIDE RH
5138644
Non disponible
3
CRANK CENTER [UNPAINTED]
5138645
Non disponible
4
CRANK SIDE LH
5138643
Non disponible
6
SHAFT RPA UPPER LWT
5138652
Non disponible
7
BUSHING-CRANK
5438876
Non disponible
8
BOLT-CARR M10X1.5X55 8.8 ZOD
7519982
Non disponible
9
SHAFT PIVOT LWT UPPER
5138654
Non disponible
10
SHAFT CARRIER STEPPED
5139816
Non disponible
11
RING RETAINING
7710603
Non disponible
12
ASM. WHEEL CARRIER [INCL 12 14]
1590538
Non disponible
13
SPACER CARRIER
5139469
Non disponible
14
ASM. REAR PIVOT MATTE BLK [INCL. 18]
1543461458
Non disponible
15
SCREW M10x75 HCS
7519015
Non disponible
16
WASHER
7556545
6,38€ Prix unitaire TTC
17
SHAFT PIVOT
5138648
Non disponible
18
BUSHING PIVOT
5438875
Non disponible
19
NUT-HEX M10X1.5 8 ZOD NYL
7547442
7,98€ Prix unitaire TTC
20
SCREW
7518941
7,98€ Prix unitaire TTC
21
BUSHING
5137360
Non disponible
22
NUT-M10X1.5 HFN NYLOC ZOD
7547423
7,98€ Prix unitaire TTC
23
WASHER
7556004
12,36€ Prix unitaire TTC
24
SCR-SH-M8X1.25X50 12.9 RIE P80
7520217
Non disponible
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions. Lors de l'ajout d'une pièce au panier, faites attention à commander la quantité souhaitée. Le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.

Liste des machines utilisant ce schéma
