1
Cylindrée
500
2
Année
1997
3
Finition
XPLORER 500 - W97CD50A
4
Catalogue pièces
CARBURATEUR XPLORER 500 W97CD50A (4941354135D009)
5
Vue éclatée
Catalogue pièces
CYLINDRE XPLORER 500 W97CD50A (4941354135D003)
par
POMPE A HUILE XPLORER 500 W97CD50A (4941354135D011)
CARBURATEUR XPLORER 500 W97CD50A (4941354135D009)
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
1
RING
3130507
9,61€ Prix unitaire TTC
2
E-RING
3130508
10,98€ Prix unitaire TTC
3
JET NEEDLE (5D78-2) (5D78-3)
3130667
Non disponible
4
RING Substituted by 3130752
3130509
3130752
9,61€ Prix unitaire TTC
5
DIAPHRAGM ASM.
3130506
Non disponible
6
JET NEEDLE (P-1) (P-1)
3130666
Non disponible
7
SCREW
3130541
Non disponible
8
WASHER SPRING
3130540
Non disponible
9
JETBLOCK ASM.
3130504
111,91€ Prix unitaire TTC
10
WASHER
3130014
3,18€ Prix unitaire TTC
11
MAIN JET #142.5 (#142.5)
3130566
Non disponible
12
SEAL
3130515
Non disponible
13
SHOCK FTA [SEE PAGE- SUSPENSION SHOCK FRONT TRACK]
*******
Non disponible
14
E-Ring
3130518
Non disponible
15
CAP
3130519
Non disponible
16
PIN FLOAT
3130361
20,14€ Prix unitaire TTC
17
O-RING
3130533
9,61€ Prix unitaire TTC
18
VALVE NEEDLE (1.5) Substituted by 3130531 (1.5)
3130668
3131360
87,92€ Prix unitaire TTC
19
PLATE
3130594
Non disponible
20
O-RING
3130532
47,71€ Prix unitaire TTC
21
SCREW
3130520
3,18€ Prix unitaire TTC
22
Asm. Body Float
3130590
191,24€ Prix unitaire TTC
23
SCREW
3130521
15,50€ Prix unitaire TTC
24
FLOAT ASM.
3130529
151,88€ Prix unitaire TTC
25
SCREW
3130591
7,98€ Prix unitaire TTC
26
JET PILOT #42.5 (#42.5)
3130526
52,48€ Prix unitaire TTC
27
O-RING
3130522
9,61€ Prix unitaire TTC
28
WASHER
3130523
4,79€ Prix unitaire TTC
29
SPRING
3130525
Non disponible
30
ADJUSTER
3130524
35,78€ Prix unitaire TTC
31
SCREW ADJ.
3130546
Non disponible
32
RING
3130545
Non disponible
33
SPRING
3130544
Non disponible
34
VALVE THROTTLE (100)
3130502
79,93€ Prix unitaire TTC
35
SPRING
3130589
Non disponible
36
RING
3130514
Non disponible
37
SCREW
3130501
Non disponible
38
SHAFT ASM THROTTLE
3130513
Non disponible
39
CABLE GUIDE MIKUNI BTM36/30
3130543
52,48€ Prix unitaire TTC
40
SCREW
3130535
12,36€ Prix unitaire TTC
41
COVER
3130511
78,73€ Prix unitaire TTC
42
O-RING
3130512
Non disponible
43
HOLDER GUIDE
3130199
35,78€ Prix unitaire TTC
44
SPRING
3130538
Non disponible
45
PLUNGER ASM. Substituted by 3130539
3130593
3130539
63,62€ Prix unitaire TTC
46
JET AIR #160 (#160)
3130625
27,98€ Prix unitaire TTC
47
CARBURETOR (Incl. 1-38 43-51)
3130723
573,74€ Prix unitaire TTC
48
SCREW & WASHER(10)
3084205
Non disponible
49
SPRING
3130505
43,73€ Prix unitaire TTC
50
COVER
3130503
119,90€ Prix unitaire TTC
51
SCREW-MIKUNI C2=0408
3130592
3130924
3,18€ Prix unitaire TTC

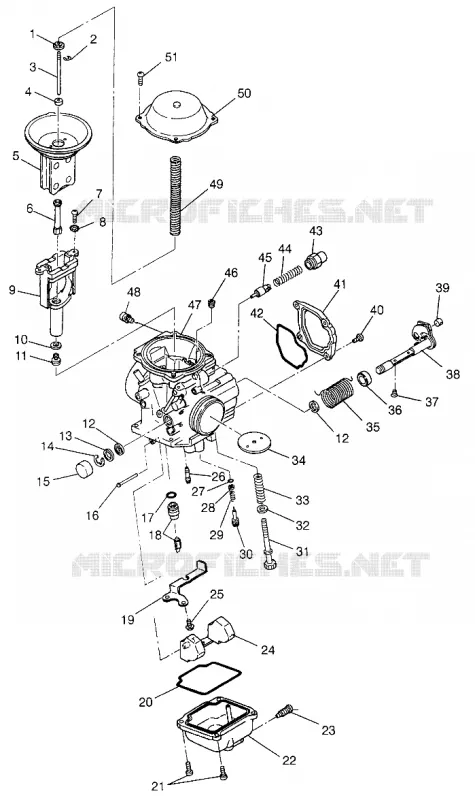

Retrouvez sur cette page le schéma détaillé CARBURATEUR XPLORER 500 W97CD50A (4941354135D009) POLARIS. Cette vue éclatée permet d'identifier les différents composants dont vous avez besoin pour entretenir votre machine et retrouver rapidement leur référence de pièce d'origine POLARIS.


Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions. Lors de l'ajout d'une pièce au panier, faites attention à commander la quantité souhaitée. Le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
